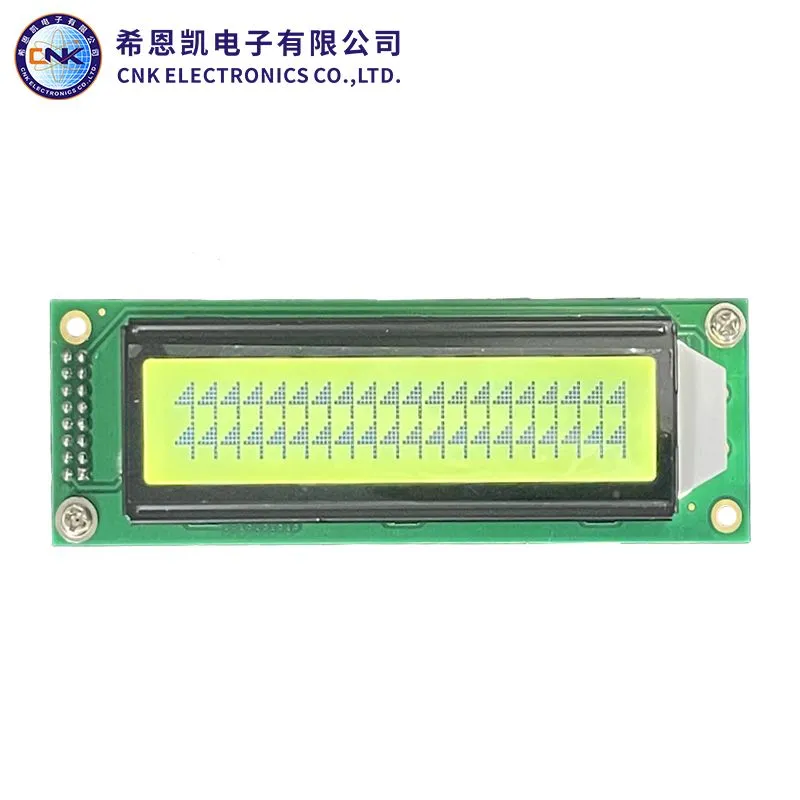

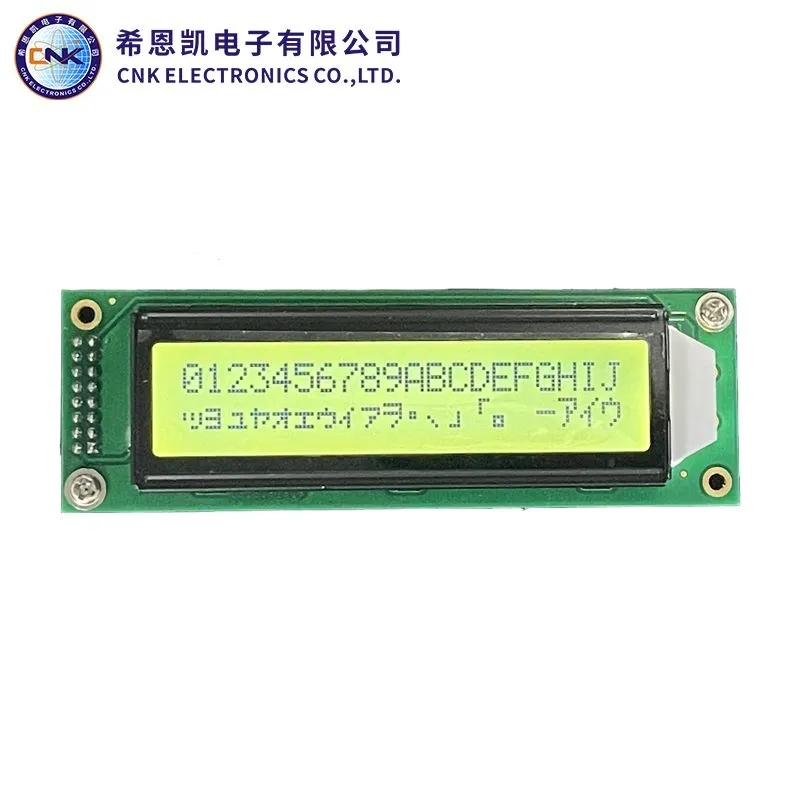

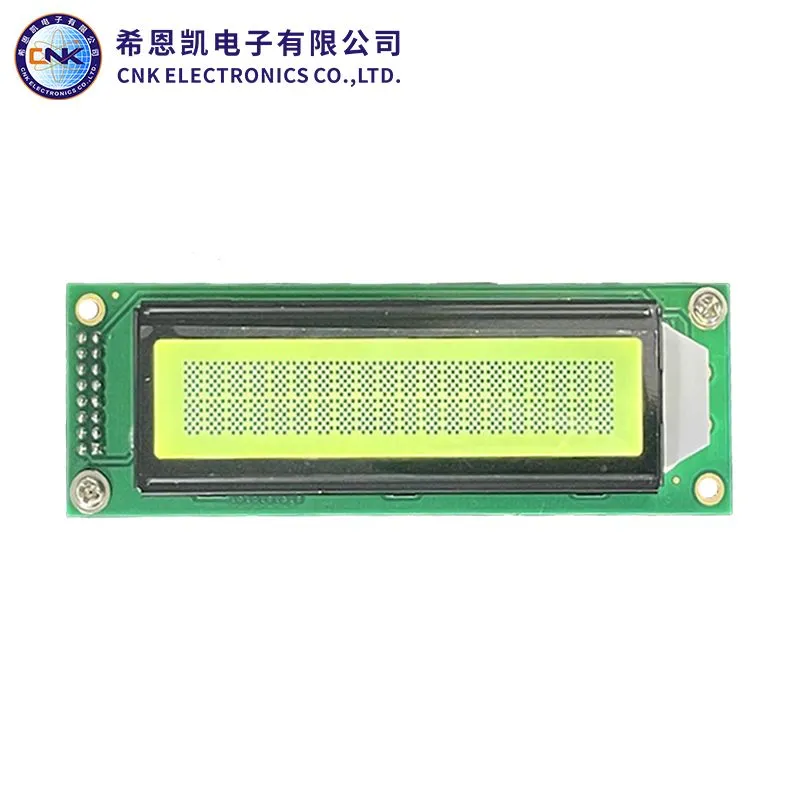

Ecranul LCD 1602 include de obicei o lumină de fundal pentru o vizibilitate mai bună în condiții de lumină scăzută și are un cip de controler încorporat, cum ar fi Hitachi HD44780 sau un cip compatibil. Acest controler simplifică sarcina de a interfața afișajul cu microcontrolere externe sau alte dispozitive, deoarece gestionează multe dintre funcțiile de nivel scăzut necesare pentru a controla afișajul.
Pentru a utiliza un afișaj LCD 1602, de obicei trebuie să îl conectați la un microcontroler sau un alt dispozitiv electronic folosind un set de linii de date paralele (de obicei 4 sau 8 linii de date, în funcție de modul de operare), împreună cu linii de control pentru funcții precum ca selecție de date/comandă, control de citire/scriere și activare a afișajului. Apoi trimiteți comenzi și date pe afișaj pentru a controla ceea ce este afișat pe ecran, cum ar fi afișarea textului, derularea mesajelor sau afișarea caracterelor personalizate.
Programarea afișajului implică, de obicei, trimiterea de comenzi și secvențe de date specifice prin interfață pentru a inițializa afișajul, a configura orice caracteristică dorită (cum ar fi clipirea sau derularea cursorului) și pentru a trimite textul sau alte informații pe care doriți să le afișați.
În general, afișajul LCD de 1602 de caractere este o componentă versatilă și utilizată pe scară largă în proiectele electronice, oferind o modalitate simplă și eficientă de a oferi feedback vizual sau de ieșire de informații într-o gamă largă de aplicații.
ARTICOL |
CUPRINS |
Dimensiunea modulului |
58(L)x32(H)×13,5(L)mm |
Afișează zona de vizualizare |
38(L)×16(H)mm |
Tip LCD |
STN/Y-G/POZITIV/TRANSFIECTIV |
Unghiul de vedere |
ora 6 |
Driver IC |
ST7066/ST7065 SAU EQU |
Tip driver pentru iluminare de fundal |
Putere/3,3+/-0,2V/Y-G |
Circuit DC la DC |
Încorporat |
Greutate |
TBD |
