Specificații de proiectare a cablului FPC: prevenirea ruperii, contactul intermitent și asigurarea unei transmisii stabile a afișajului HD

În epoca dispozitivelor inteligente care urmăresc experiențe vizuale supreme, calitatea afișajului de înaltă definiție este esențială. Cu toate acestea, datele indică faptul că o parte semnificativă a defecțiunilor afișajului provin din probleme de transmisie a semnalului. Ca „linie de viață” a datelor, designul rațional al cablurilor FPC determină în mod direct fiabilitatea produsului și experiența utilizatorului. Pentru a evita capcanele comune, respectați următoarele specificații de bază de proiectare și considerații critice:

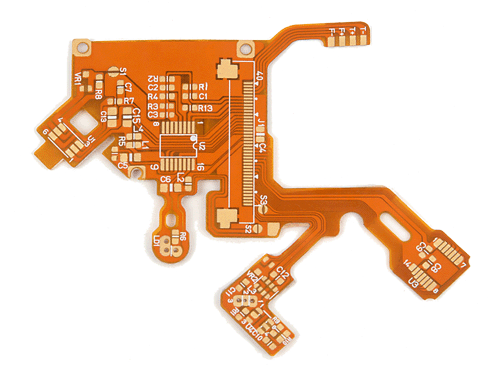

Specificații de proiectare de bază: Principii cheie pentru fiabilitatea sporită a cablului

Îndoire de precizie pentru a preveni ruperea cablului:

Raza minimă de îndoire: trebuie să fie ≥5mm în timpul îndoirii cablului. Razele mai mici induc stres excesiv asupra conductorilor interni, crescând semnificativ riscul de fractură.

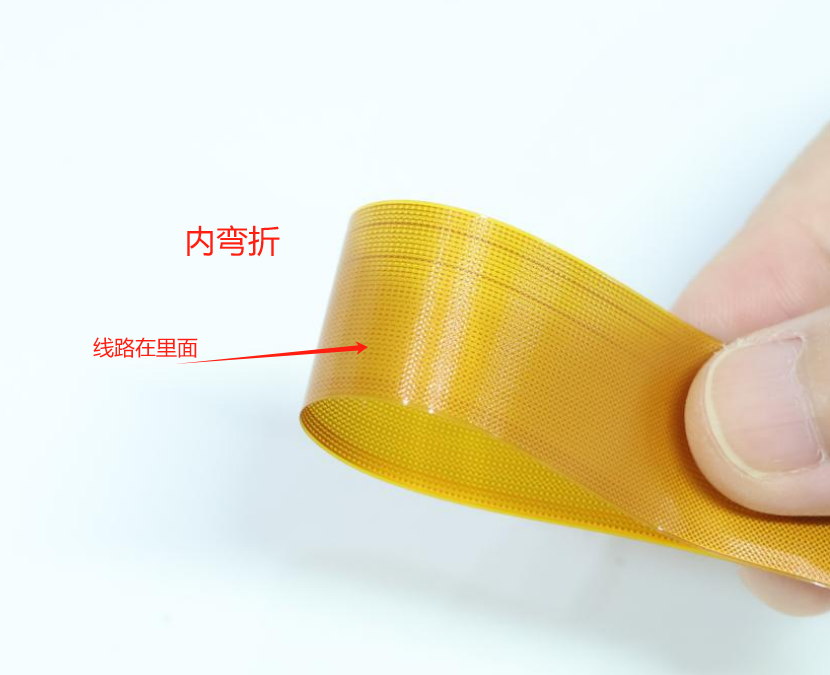

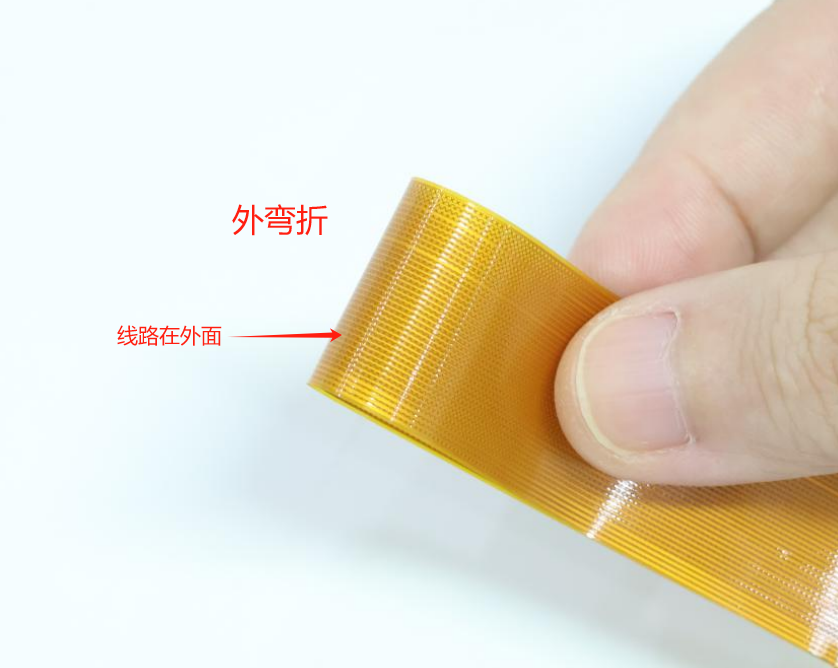

Direcția de îndoire preferată: prioritizați îndoirile interioare față de coturile exterioare. Îndoirile exterioare supun conductorii la forțe de tracțiune, reducând durata de viață a cablului.

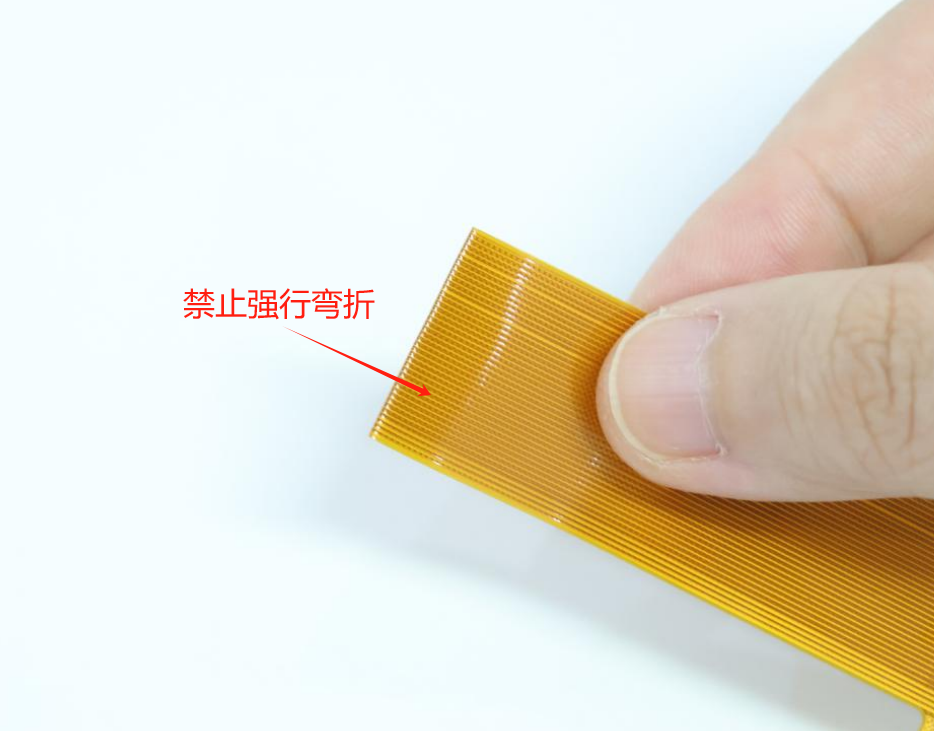

Evitați îndoirea repetată: limitați strict îndoirile multiple în aceeași locație. Urmăriți operații de îndoire unice și precise.

Notă de proiectare: Deteriorarea la îndoire microscopică este adesea cauza ascunsă a defecțiunilor lotului.

Fixare sigură pentru a elimina interferența vibrațiilor:

Vibrația operațională este un adversar major al fiabilității cablului, ceea ce duce la contactul intermitent al conectorului și instabilitatea semnalului.

Soluție eficientă: utilizați bandă adezivă sensibilă la presiune de înaltă fiabilitate pentru a fixa ferm traseul cablului în mai multe puncte. Aceasta este o măsură extrem de rentabilă pentru a preveni defecțiunile legate de vibrații.

Lungime optimizată pentru integritatea semnalului de mare viteză:

Odată cu proliferarea afișajelor de înaltă rezoluție 4K/8K, volumele de transmisie de date FPC cresc, făcând lungimea cablului critică pentru calitatea semnalului.

Standard recomandat: Cablurile de transmisie a datelor de afișare trebuie să fie ≤10 cm. Distanțele scurte asigură o transmisie de mare viteză, cu pierderi reduse.

Protocol de lungime extinsă: Dacă constrângerile structurale necesită cabluri de 20-30 cm, validarea strictă a lotului este obligatorie pentru a verifica integritatea semnalului, stabilitatea și conformitatea cu randamentul producției.

Considerații critice:

 Evitarea deteriorării afișajului și a limitărilor funcționale

Regulă de protecție a ecranului TFT: Absolut niciun stres mecanic nu poate fi aplicat panoului de afișare! Forța externă sau stresul provoacă defecte ireversibile „Mura” (încețoșare).

Limitări de rotație a afișajului:

Rezoluții ≤320x480:

În mod obișnuit, integrează RAM completă, care acceptă în general rotația de 90° a imaginii (permite aspecte flexibile și optimizarea puterii).

Rezoluții >320x480:

 Din cauza lipsei sau a memoriei limitate a memoriei RAM interne, rotirea la 90° nu este, în general, acceptată. Asistența specifică modelului trebuie confirmată cu FAE!

Funcția de oglindire a imaginii: Majoritatea afișajelor acceptă oglindirea verticală/orizontală a imaginii prin intermediul comenzilor hardware (jumpers) sau software. Metodele de implementare și compatibilitatea modelelor trebuie confirmate cu FAE!
