Design de conducere cu iluminare de fundal: detalii critice pentru iluminarea calității ecranului

În lumea ecranelor LCD, fie că este vorba de un ecran monocrom clar pentru informații sau de un ecran color vibrant, iluminarea de fundal este sufletul prezentării sale vizuale. Cu toate acestea, conducerea cu iluminare de fundal este mult mai complexă decât simpla „pornire pentru lumină”. Neglijarea detaliilor de design poate duce la luminozitate neuniformă și la o experiență degradată a utilizatorului, în cel mai bun caz, sau la scurtarea duratei de viață a ecranului de afișare în cel mai rău caz. Acest articol analizează principiile de bază ale designului de conducere cu iluminare de fundal, dând putere inginerilor să construiască soluții de afișare stabile și fiabile.

1. Conducerea cu curent constant: fundamentul uniformității luminozității

LED-urile de iluminare de fundal trebuie acționate cu o sursă de curent constant! Acest lucru este esențial pentru a rezolva problema „luminozității inconsecvente între module diferite sub aceeași tensiune”. LED-urile prezintă în mod inerent variații ale tensiunii directe (Vf) (valoare tipică pentru un singur LED: 2,7-3,2 V). Sub tensiune constantă, LED-urile cu un Vf puțin mai scăzut vor absorbi mai mult curent, rezultând o luminozitate mai mare, în timp ce cele cu Vf mai mare vor fi mai slabe. Conducerea cu curent constant controlează cu precizie curentul prin fiecare LED (de obicei 15-20mA), asigurând uniformitate în ecranele monocrome și reproducerea exactă a culorilor în ecranele color.

2. Controlul timpului: Prevenirea „fantomă” și „pâlpâire”

Când un ecran LCD pornește sau se trezește din starea de repaus, cristalele sale lichide interne necesită timp de răspuns și nu ating imediat o stare stabilă de afișare. Activarea instantanee a luminii de fundal în aceste condiții determină utilizatorii să vadă „fantemă” haotică sau pâlpâire instabilă. Regulile cheie de proiectare sunt:

Pornire/Trezire: Iluminarea de fundal trebuie activată numai după ce afișajul a reîmprospătat cel puțin 30 de cadre și s-a stabilizat. Acest lucru asigură utilizatorilor o imagine inițială stabilă și clară.

Oprire/Repaus: respectați cu strictețe secvența: mai întâi dezactivați iluminarea de fundal, apoi dezactivați semnalul afișajului și întrerupeți alimentarea ecranului de afișare. Inversarea acestei secvențe poate cauza pete luminoase anormale sau artefacte „fantomă” în timpul opririi.

3. Proiectarea circuitului și calculul parametrilor: echilibrarea siguranței și eficienței

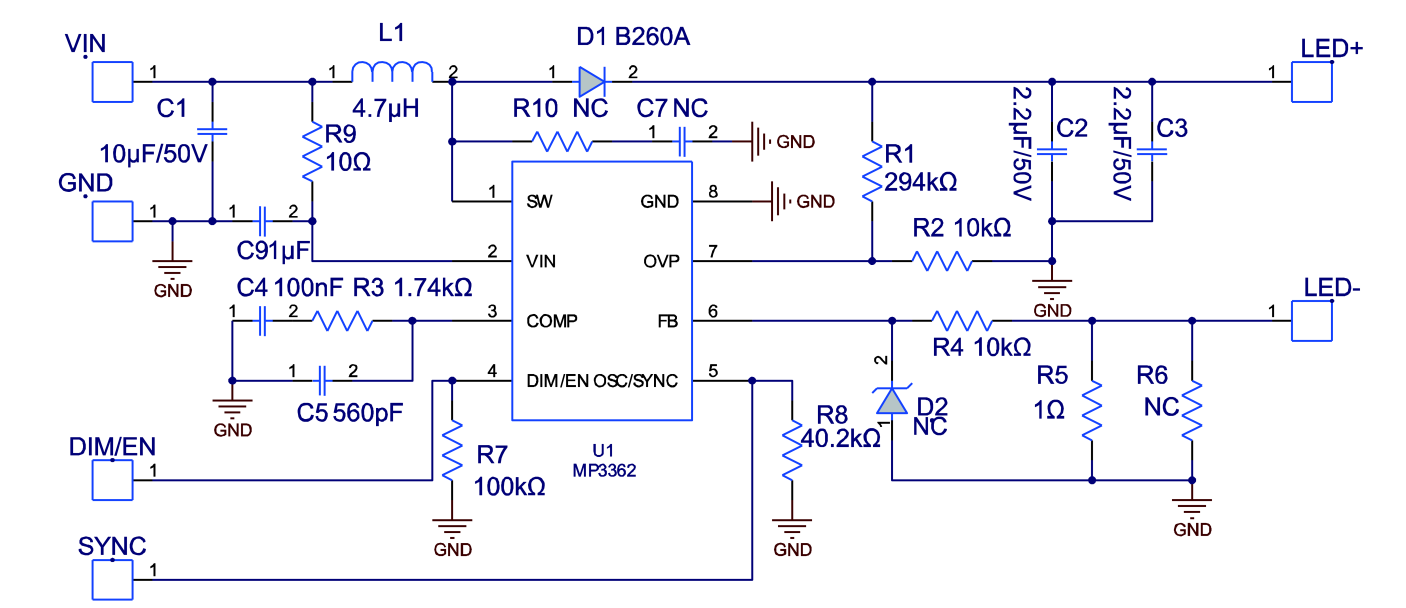

Topologiile comune ale circuitelor de acționare includ:

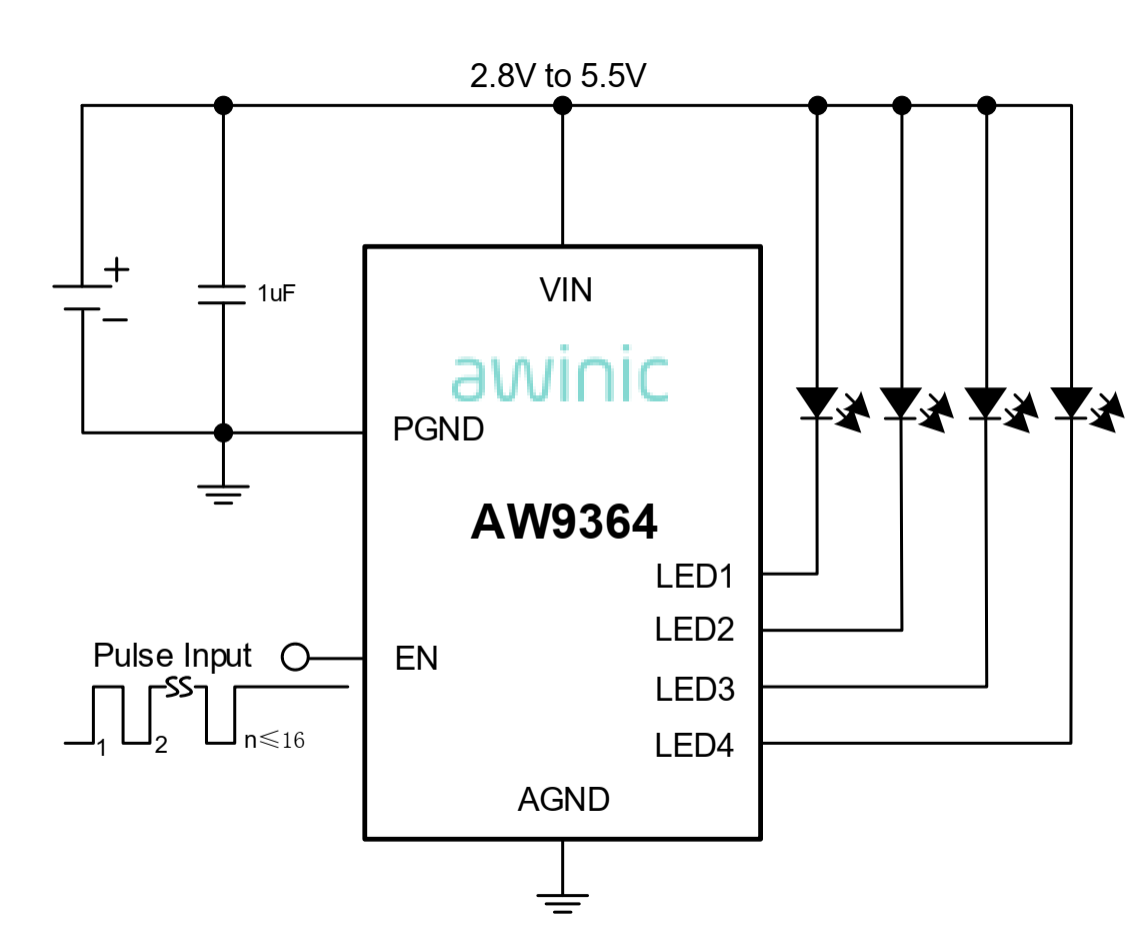

Unitate paralelă cu un singur LED: Design relativ simplu, cu redundanță bună (defecțiunea unui LED nu afectează întregul). Cu toate acestea, cererea totală de curent de unitate este mare (de exemplu, 8 LED-uri în paralel necesită 120-160mA @ 20mA/LED).

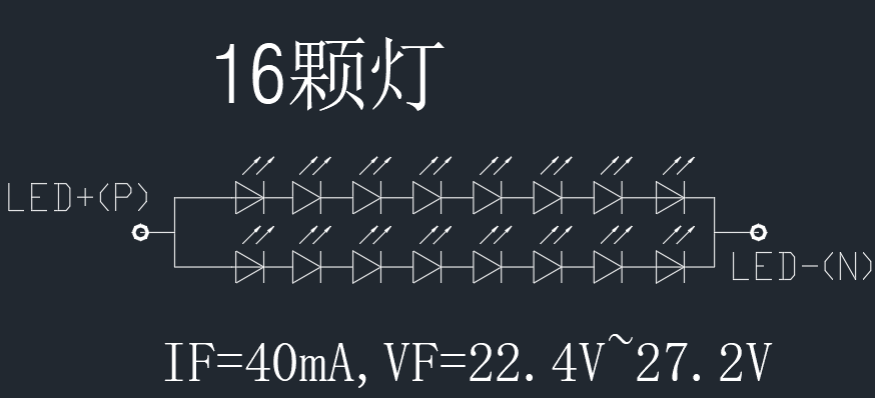

Multi-String Series-Parallel Drive: Mai eficient, potrivit pentru ecrane LCD medii până la mari. Considerații de proiectare:

Tensiune în serie: Tensiune totală per șir de LED = LED unic Vf * Număr în serie. Exemplu: 8 LED-uri în serie necesită o tensiune de comandă ≥ 3,2 V * 8 = 25,6 V (luați în considerare marja).

Curent paralel: Curentul total de acţionare = Curent pe şir * Număr de şiruri paralele. Exemplu: 2 șiruri în paralel, 20mA per șir, curent total = 20mA * 2 = 40mA.

Marje de siguranță: Tensiunea de ieșire proiectată să nu depășească 36 V (tensiune comună de siguranță foarte scăzută - SELV - limită). Curentul total de acţionare nu trebuie să depăşească 300 mA (eficienţa de echilibrare şi selecţia componentelor).

Concluzie

O experiență excepțională a ecranului de afișare începe cu un design precis al conducerii cu iluminare de fundal. Fie pentru Ecrane monocrome sensibile la costuri, fie pentru Ecrane color cu pretenții vizuale, înțelegerea profundă și aplicarea principiilor de conducere a curentului constant, controlul strict al secvenței puterii, calcularea cu precizie a parametrilor serie-paralel și respectarea standardelor de siguranță sunt pași esențiali pentru crearea de produse de afișare de înaltă calitate, cu durată lungă de viață. Aceste „detalii” aparent minore sunt tocmai factorii critici care determină calitatea finală a ecranului de afișare și satisfacția utilizatorului.
