Conectori din elastomer conductiv LCM: „Podul flexibil” pentru conexiuni electronice de precizie

Între modulul de afișare cu cristale lichide (LCM) și placa de circuit imprimat (PCB) se află o „autostradă a informațiilor” invizibilă, dar vitală – conectorul elastomer conductiv LCM, cunoscut în mod obișnuit sub numele de „Zebra Strip”. Cu structura sa unică și performanța remarcabilă, servește drept piatră de temelie pentru conexiuni stabile și eficiente în dispozitivele electronice moderne.

Structură complicată, transmisie stabilă

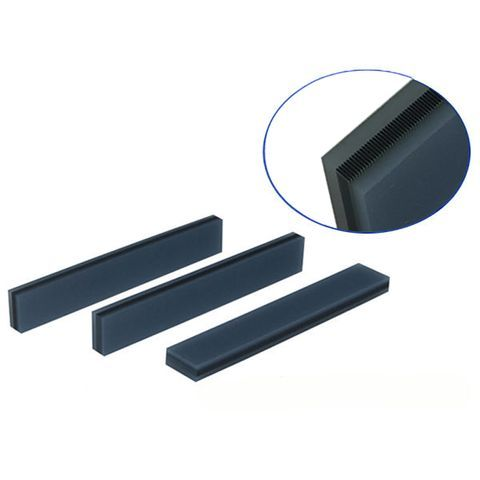

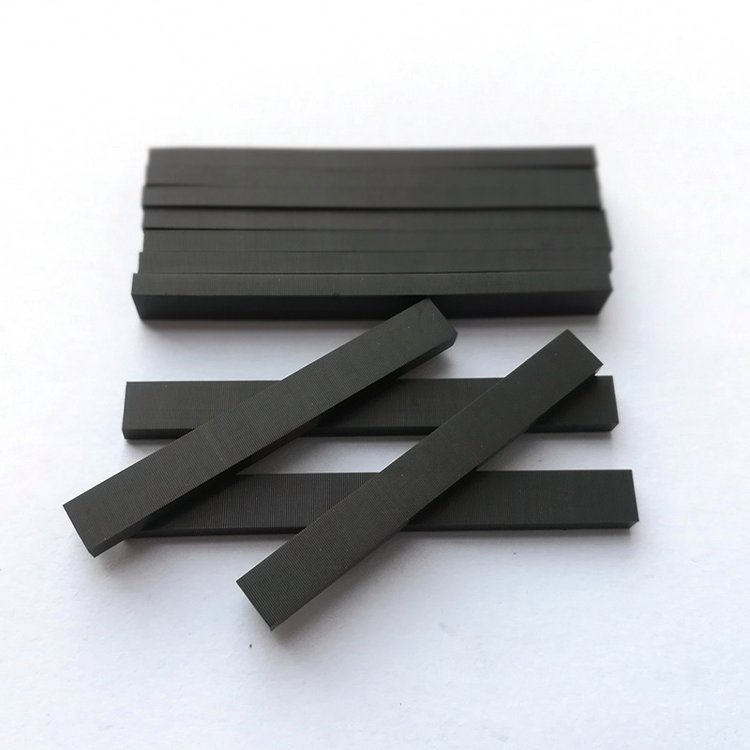

Aceasta nu este o bandă obișnuită. Prezintă o structură stratificată alternativă precisă din cauciuc siliconic conductiv și cauciuc siliconic izolator, întărit în formă. Acest lucru creează nenumărate canale conductoare paralele, distanțate precis (seamănă cu dungi de zebră). Acest design îi permite să gestioneze perfect transmisia de curent și semnal între LCD și PCB, oferind în același timp rezistența inerentă la vibrații și rezistența la deformare a materialelor din cauciuc, asigurând conexiuni pe termen lung, stabile și fiabile.

Asamblare eficientă, optimizare a costurilor

În comparație cu conectorii de lipire sau pini, asamblarea cu conectori din elastomer conductiv este asemănătoare „conexiunii cu un singur clic” – necesitând doar o plasare precisă și aplicarea unei presiuni adecvate. Acest lucru simplifică foarte mult procesele de producție, îmbunătățește automatizarea și eficiența producției și reduce semnificativ costurile de asamblare, făcându-l alegerea ideală pentru producția de masă.

Criterii cheie de selecție: Parametrii dictează succesul

Pentru a le valorifica pe deplin performanța, o selecție precisă este crucială:

Cei doi campioni materiale:

Silicon solid: alegerea economică. Elasticitate moderată (duritate 35°~45°). Necesită atenție la măsurile antistatice și prevenirea deformărilor în timpul transportului.

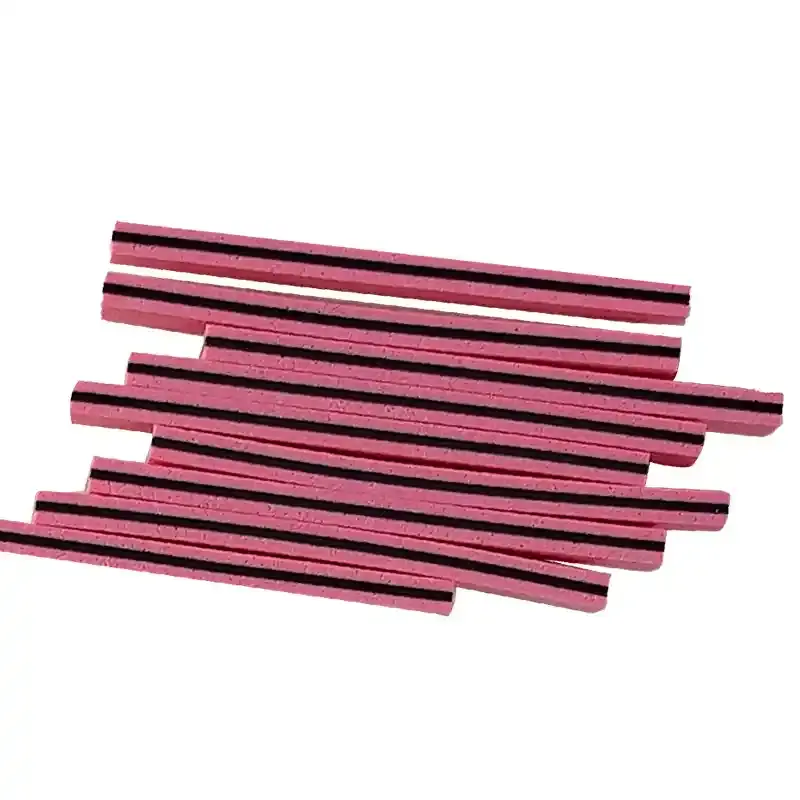

Silicon spumat (cauciuc spumat): moale și rezistent la contaminare (duritate 20°~30°). Rezistență excelentă la deformare. Necesită accent pe protecția împotriva umezelii. (Duritatea stratului de carbon conductor al miezului pentru ambele este de 65°~75°).

Parametri dimensionali și electrici de bază:

Pas (0,05/0,1/0,18 mm): Regula de aur! Asigurați-vă că fiecare placă PCB este acoperită de cel puțin 3 straturi conductoare (4-5 straturi recomandate pentru pas de 0,05 mm). Aceasta este baza pentru integritatea semnalului.

Lățimea stratului conductiv (0,4 ~ 1,0 mm): Afectează duritatea generală a conectorului și designul înălțimii. Regula generală: Lățimea conectorului ≤2.0mm perechi cu strat conductor de 0.6mm; ≥2,0 mm perechi cu 0,8 mm.

Unghiul de înclinare (înclinarea stratului conductiv): controlat de obicei la ≤2°.

Înălțime (critică!): Formula de calcul: Înălțimea conectorului = h × (1 + Raport de compresie). h este decalajul teoretic dintre partea inferioară a treptei LCD și suprafața superioară a PCB-ului după asamblare (h = Înălțimea suprafeței PCB - Grosimea cadrului metalic - Înălțimea nervurii - Grosimea ITO LCD).

Raport de compresie (Lifeline!): Menține strict 10% ~ 15%! Sub 10% riscă un contact slab și impedanță instabilă; peste 15% pot zdrobi conectorul sau deforma PCB-ul, provocând defecțiuni sau deteriorare a asamblarii.

Performanță electrică: rezistivitatea stratului conductor trebuie să fie extrem de scăzută (de exemplu, tipul YET ≤1,1 Ω·cm), iar rezistivitatea stratului izolator extrem de mare (≥10^12 Ω·cm), asigurând o conducere eficientă și o izolare perfectă.

Aplicații largi, prezență omniprezentă

De la calculatoare de buzunar, contoare inteligente și monitoare medicale, până la afișaje auto, interfețe de control industrial și dispozitive de comunicație, conectorii din elastomer conductiv LCM, cu dimensiunile lor compacte, fiabilitate ridicată și asamblare ușoară, servesc drept „eroii necunoscuti” care iluminează afișajele în nenumărate dispozitive electronice.

Concluzie

O bandă Zebra mică are conexiuni semnificative. Înțelegerea profundă a proprietăților sale materiale și controlul precis al parametrilor cheie (în special regula de acoperire a înălțimii, intervalul de compresie și calculul înălțimii) este esențial pentru a asigura performanța stabilă a afișajului și funcționarea pe termen lung a dispozitivelor electronice. Alegeți o soluție profesională și fiabilă pentru conectori din elastomer conductiv pentru a infuza stabilitate în conexiunile dumneavoastră electronice de precizie!
