Demistificarea tehnologiei LCD: de la principii de lucru la practici de aplicare

  În dispozitivele electronice moderne, ecranul cu cristale lichide (LCD) servește ca componentă de bază a interacțiunii om-calculator, iar performanța sa influențează direct experiența utilizatorului. Înțelegerea principiilor de funcționare și a caracteristicilor LCD-urilor este crucială pentru selectarea modulului LCD potrivit.

Principiile afișajului LCD: Controlul precis al luminii și al electricității

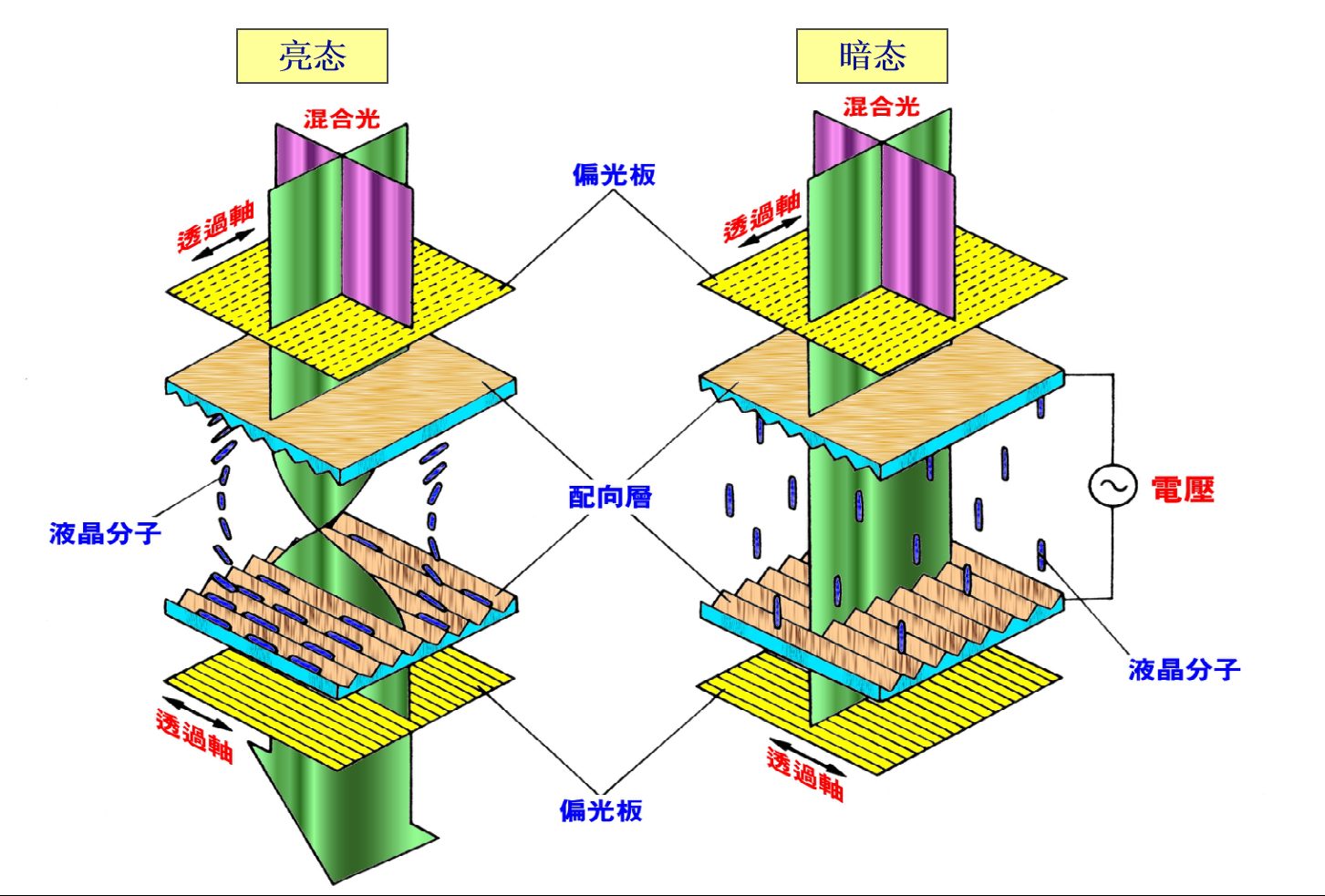

  Esența LCD-ului constă în controlul precis dacă lumina trece prin intermediul unui câmp electric. Structura sa de bază include polarizatoare, straturi de aliniere și molecule de cristale lichide.

  În starea strălucitoare (starea fără afișare), moleculele de cristale lichide mențin un aranjament răsucit la 90 de grade. Lumina incidentă devine polarizată după ce trece prin axa de transmisie a polarizatorului frontal. Pe măsură ce această lumină polarizată trece prin stratul de cristale lichide, direcția sa de polarizare se rotește cu 90 de grade împreună cu structura de răsucire moleculară, aliniindu-se cu axa optică a polarizatorului din spate și transmițând pentru a forma starea strălucitoare.

  În starea întunecată (starea de afișare), moleculele de cristale lichide din zonele în care este aplicat un câmp electric își schimbă alinierea și își pierd capacitatea de rotație a luminii. Lumina polarizată emisă de polarizatorul frontal nu poate schimba direcția și este blocată deoarece direcția de polarizare este perpendiculară pe cea a polarizatorului din spate, ceea ce face ca aceste zone să pară negre.

  Acest mecanism de răspuns fotoelectric al afișajului pozitiv de tip TN permite afișarea grafică complexă prin controlul precis al tensiunii fiecărui pixel.

Cheie de aplicație: Practici de inginerie pentru asigurarea unui afișaj stabil

În aplicațiile practice, câțiva factori cheie afectează direct performanța și durata de viață a ecranului LCD:

Proiectarea precisă a frecvenței de conducere este deosebit de critică. Ecranele LCD moderne folosesc în principal conducerea dinamică multiplex. Frecvența tensiunii AC aplicată electrozilor LCD trebuie controlată strict în intervalul 32-100Hz. Frecvența excesivă de înaltă împiedică condensatorul cu cristale lichide să se încarce și să se descarce până la saturație, crescând consumul de putere; frecvența excesiv de joasă provoacă o pâlpâire vizibilă a afișajului. Designul excelent al modulului LCD trebuie să optimizeze acest parametru pe baza zonei de afișare și a aplicației specifice.

Protecția electrostatică este la fel de importantă. În starea de nefuncționare, circuitul integrat de conducere ar trebui să păstreze o cale de descărcare pentru a preveni acumularea electrostatică pe termen lung să afecteze durata de viață a dispozitivului. Simultan, trebuie să se asigure că circuitul de comandă elimină complet orice componentă DC, deoarece orice reziduu DC va scurta semnificativ durata de viață a ecranului LCD.

În ceea ce privește adaptabilitatea la mediu, deși producătorii adaugă stabilizatori la materiale, este totuși recomandat să se evite expunerea prelungită la lumina directă a soarelui pentru a prelungi durata de viață a dispozitivului de afișare.

Valoarea producției profesionale

  Ca componentă de bază a tehnologiei de afișare, performanța unui ecran LCD depinde de capacitățile tehnice și de inginerie ale producătorului. Producătorii profesioniști de afișaje LCD pot oferi clienților servicii personalizate de ecran LCD, de la optimizarea parametrilor de conducere până la ajustări de adaptabilitate la mediu, asigurându-se că fiecare modul LCD funcționează optim în aplicații specifice.
