Filme optice în modulele de iluminare din spate: tehnologii cheie care luminează fiecare ecran LCD

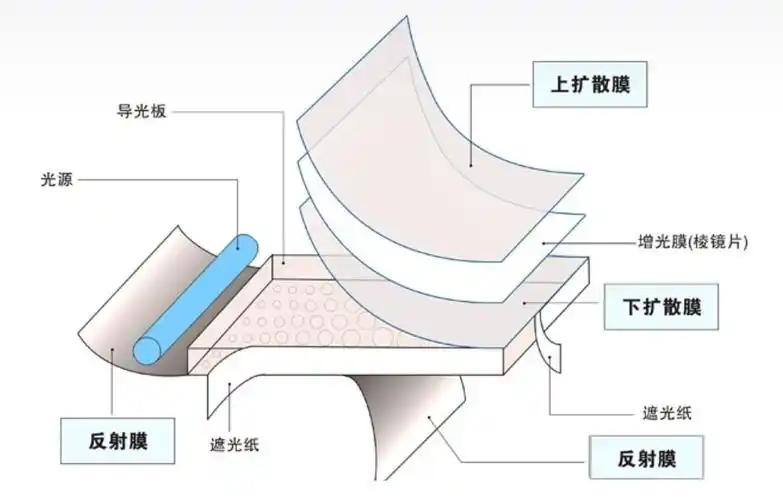

În lumea display-urilor cu cristale lichide (LCD), modulul de iluminare de fundal este una dintre componentele de bază care determină performanța afișajului. În calitate de producător de afișaje LCD, CNK Electronics Co., Ltd. înțelege că o lumină de fundal nu este doar o componentă a sursei de lumină. Este o tehnologie cheie care, printr-un design optic precis, transformă sursele de lumină punctuală în iluminare uniformă, cu luminozitate ridicată și cu contrast ridicat, oferind astfel ecranelor LCD viața lor vizuală vie. Mai ales astăzi, odată cu creșterea cererii de pe piață pentru LCD-uri personalizate, performanța optică a modulului de iluminare de fundal a devenit un factor crucial în obținerea unor efecte de afișare diferențiate. Această performanță depinde în mare măsură de o serie de filme optice coordonate precis în interiorul acesteia. Ele funcționează ca „rețeaua neuronală” a luminii de fundal, controlând meticulos direcția, eficiența și uniformitatea luminii.

Foaia reflector: fundamentul eficienței luminii

În partea de jos a modulului de iluminare de fundal, foaia reflector acționează ca „fundamentul eficienței luminii”, responsabilă pentru redirecționarea luminii rătăcite înapoi în placa de ghidare a luminii pentru a îmbunătăți utilizarea. În funcție de cerințele aplicației, reflectoarele sunt clasificate în principal după cum urmează:

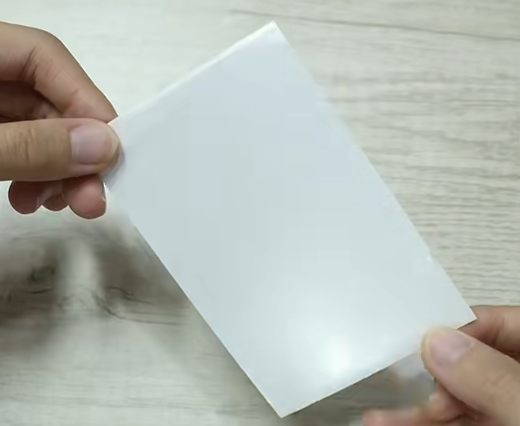

Reflector alb:Cum ar fi seria E20, RW, cu grosime cuprinsă între 0,05 ~ 0,2 mm, reflectivitate în jur de 80% ~ 90% și având o anumită transmisie a luminii. Potrivit pentru majoritatea modelelor standard de iluminare de fundal.

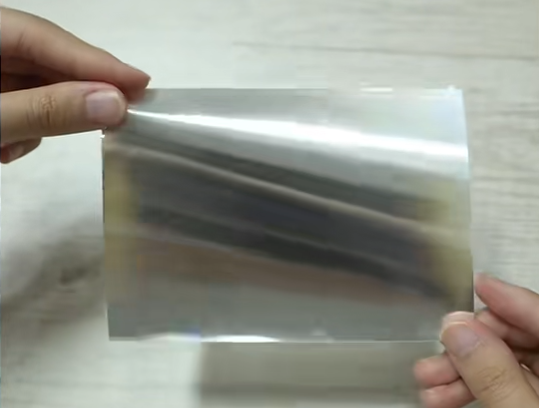

Reflector argintiu:De obicei alb pe o parte și argintiu pe cealaltă, foarte subțire (0,04 ~ 0,065 mm), cu eficiență ridicată de reflexie (90% ~ 98%) și proprietăți excelente de blocare a luminii. Folosit adesea în scenarii care necesită luminozitate ridicată.

Reflector cu film multistrat (ESR):Utilizează tehnologia filmului multistrat, integrând peste o mie de straturi în 65 de microni. Nu conține metal, dar are un aspect metalic asemănător oglinzii. Ca reflector de înaltă eficiență, ESR atinge o reflectivitate de peste 98% pe întregul spectru de lumină vizibilă, făcându-l ideal pentru sisteme de iluminare de fundal de înaltă performanță.

La personalizarea modulelor LCD, alegerea foliei reflectoare are un impact direct asupra uniformității iluminării de fundal și a eficienței energetice, reprezentând primul pas în designul optic.

Film de blocare a luminii / Folie de aluminiu (ALF): Controlul limitelor luminii și interferențelor

Filmele de blocare a luminii sunt utilizate în principal pentru a preveni scurgerile de lumină din părțile laterale ale luminii de fundal și pot oferi ecranare electromagnetică. Tipurile comune includ:

Dragon de argint strălucitor:Suprafață strălucitoare, grosime 0,05-0,1 mm, proprietăți bune de blocare a luminii și conductivă. Potrivit pentru medii industriale care necesită ecranare împotriva interferențelor.

Dragon de argint mat:Finisaj relativ plictisitor, subțire (de obicei 0,05 mm pentru un singur strat), posedă o anumită transmisie a luminii și este conductiv.

Banda albă de margine:Posedă o anumită transmisie a luminii, grosime 0,05-0,08mm, neconductivă. Folosit în mod obișnuit în electronicele de larg consum.

Bandă adezivă cu o singură față alb-negru:Poate fi aplicat pe părțile laterale ale luminii de fundal atunci când există cerințe stricte pentru non-conductivitate și fără scurgeri de lumină laterală.

Aceste materiale joacă rolul de „gardieni optici” în designul cadrului ecranelor LCD, asigurând nicio interferență a luminii parazite în afara zonei de afișare.

Foaie de difuzor: Crearea unei pânze luminoase uniforme

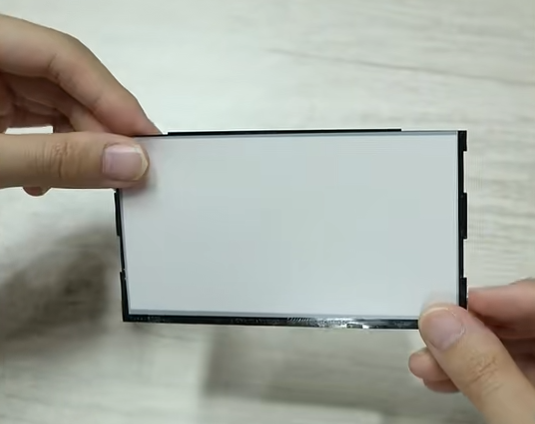

Fiind „maestru de omogenizare” printre filmele optice, foaia difuzorului împrăștie lumina prin ceață, eliminând urmele de surse de lumină punctiforme pentru a crea o lumină de fundal moale și uniformă. În funcție de tipul de iluminare de fundal și de aplicație, difuzoarele sunt împărțite în:

Difuzor de iluminare din spate de jos:De obicei are adeziv pe o parte, ceață mare (~90%), transmitanță doar aproximativ 40%; grosimea de obicei între 0,18 ~ 0,3 mm pentru luminile de fundal inferioare. Modele comune: MB433P, MB533.

Difuzor de iluminare laterală:Grosimea utilizată în mod obișnuit este de 0,09 mm. Modele comune: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Transmisie 65%-80%, ceață 75%-90%.

Difuzoare de iluminare din spate a ecranului color: De obicei, utilizați un design cu două foi:

Difuzor inferior:Amplasat între placa de ghidare a luminii și filmul de îmbunătățire a luminozității (BEF), omogenizează lumina emisă de placa de ghidare a luminii. Material folosit în mod obișnuit: t=0,065 mm, ceață relativ mare (~84%), transmisie mare (~98%).

Difuzor superior:Plasat deasupra BEF, servește un rol protector și ajută la prevenirea modelelor moiré. Material folosit în mod obișnuit: t=0,05 mm, ceață relativ scăzută (~29%), transmisie 90%.

Selecția și combinația corespunzătoare a foilor difuzoare sunt cheia pentru a asigura afișarea uniformă, fără puncte în modulele LCD.

Film de îmbunătățire a luminozității (BEF): motorul optic pentru creșterea luminozității

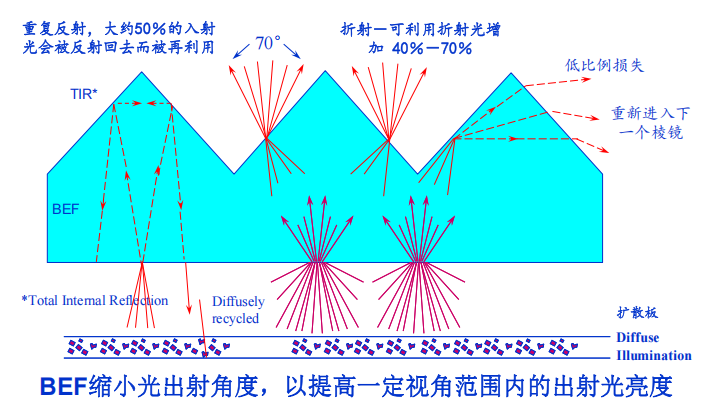

Pentru ecranele TFT color și alte ecrane LCD, luminozitatea este o specificație critică. Acționând ca „amplificator de luminozitate” printre filmele optice, BEF concentrează lumina împrăștiată printr-o structură specială de prismă, fiecare film oferind aproximativ 40%-50% câștig de luminozitate. Utilizarea a două filme în combinație poate multiplica luminozitatea. Principiul său implică utilizarea unei matrice de micro-prisme pentru a controla traseul luminii, făcând ca cea mai mare parte a luminii să iasă perpendicular pe ecran, crescând astfel semnificativ luminozitatea frontală fără a modifica consumul de energie. BEF a devenit o componentă indispensabilă în iluminarea de fundal a ecranelor color de gamă medie până la înaltă, utilizată în special în ecranele LCD personalizate de înaltă performanță pentru control industrial, medical, auto și alte aplicații.
