De la sursa de lumină la calitatea imaginii: Iluminarea de fundal este adevăratul „erou din culise” al modulului LCD.

Când oamenii vorbesc despre ecrane LCD, primul lucru care îmi vine în minte este adesea doar „ecranul”. Dar un modul complet de cristale lichide (LCM) este mult mai mult decât un simplu panou cu cristale lichide. Acesta integrează circuite integrate de driver, un PCB și o componentă adesea trecută cu vederea, dar critică: iluminarea de fundal.

Iluminare de fundal: „motor de lumină” situat în spatele ecranului

Materialul cu cristale lichide în sine nu emite lumină. Acționează mai mult ca o „supapă de lumină”, bazându-se pe sistemul de iluminare de fundal pentru a oferi iluminare înainte de a putea afișa o imagine. Sarcina de bază a unei lumini de fundal este de a converti o sursă de lumină punctuală sau liniară într-o sursă de lumină de suprafață extrem de uniformă.

Luminozitatea, uniformitatea, temperatura culorii, consumul de energie — fiecare aspect al experienței de vizionare pe care îl observați dintr-o privire este susținut de tehnologia de iluminare de fundal.

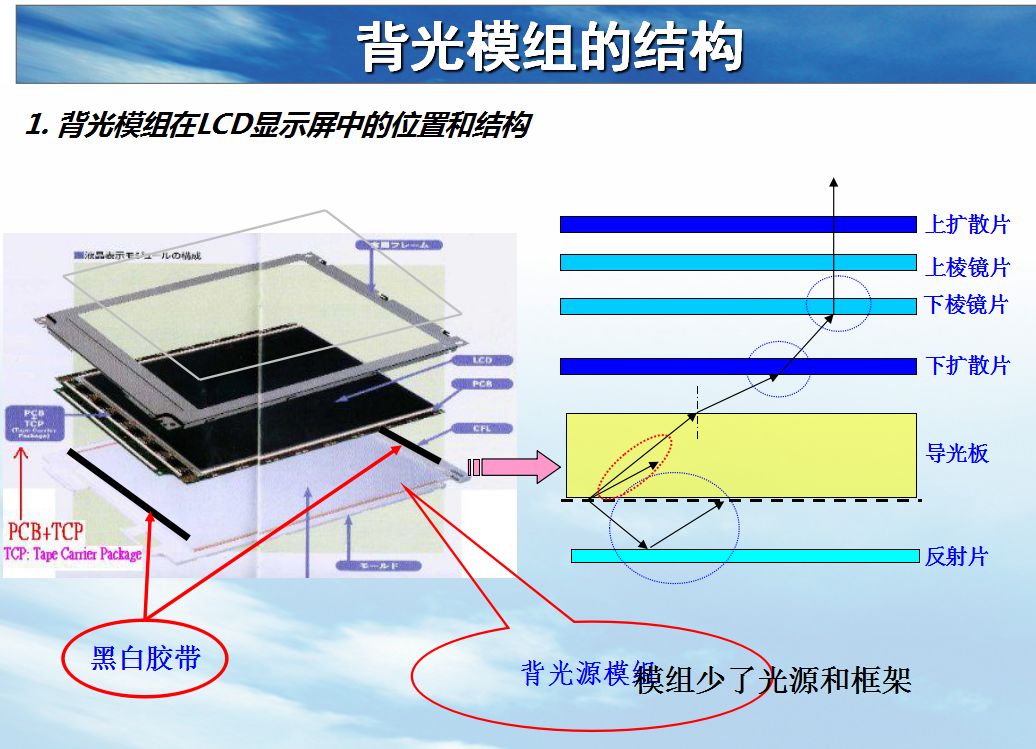

Dezasamblarea luminii de fundal: un set de sisteme optice precise

O iluminare de fundal de înaltă performanță este rezultatul științei materialelor avansate și al ingineriei optice de precizie. Componentele sale de bază includ:

Sursa de lumina:Originea luminii, care determină temperatura de bază a culorii, luminozitatea și durata de viață a luminii de fundal.

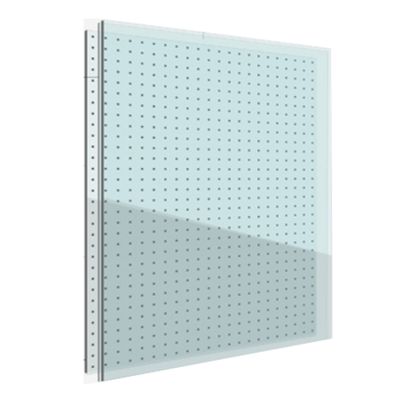

Placă de ghidare a luminii (LGP):Cheia pentru distribuția uniformă a luminii. Punctele microstructurate de pe suprafața inferioară împrăștie lumina care intră de la margine pe întregul plan. Punctele modelate cu precizie oferă de obicei performanțe optice mai bune decât punctele tipărite tradiționale.

Set de filme optice:Filmele difuzoare, filmele de îmbunătățire a luminozității (BEF) și foile reflectorizante lucrează împreună pentru a elimina punctele fierbinți, pentru a îmbunătăți eficiența ieșirii luminii frontale și pentru a asigura uniformitatea.

Cadru structural și panou de lumină:Asigurați suport mecanic stabil și conexiuni electrice fiabile.

În funcție de structură, luminile de fundal se încadrează în două rute tehnologice principale:

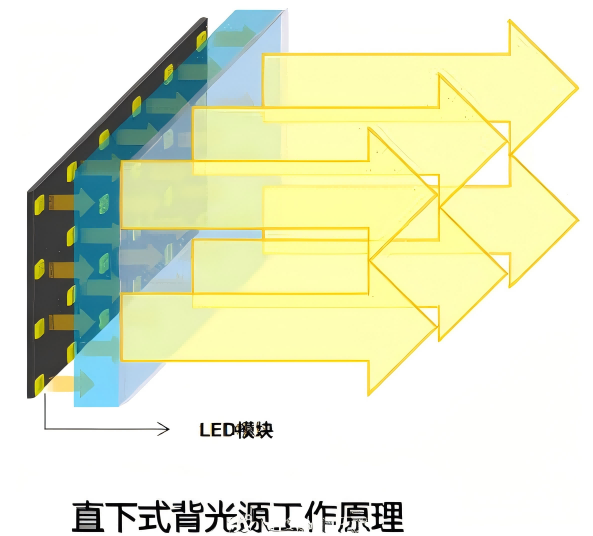

Lumină directă:Rețelele de LED-uri sunt plasate direct sub placa de ghidare a luminii pentru iluminare directă. Acesta oferă o luminozitate ridicată și acceptă controlul local al gradării.

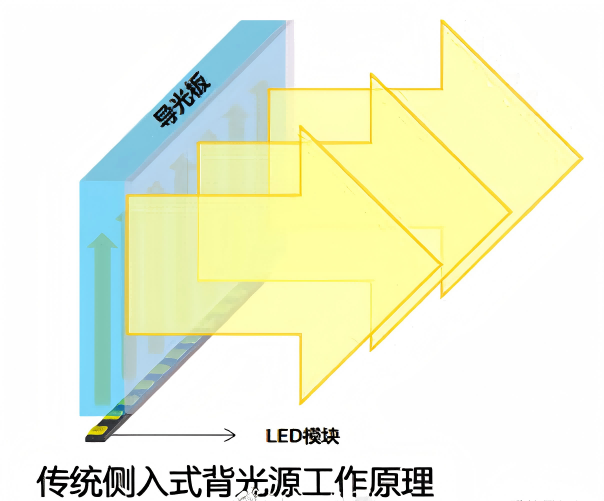

Edge-Lit:Barele luminoase cu LED-uri sunt poziționate pe părțile laterale ale plăcii de ghidare a luminii. Lumina intră de la margine și este reflectată înainte prin placă, ceea ce face ca aceasta să fie cheia pentru realizarea de designuri ultra-subțiri.

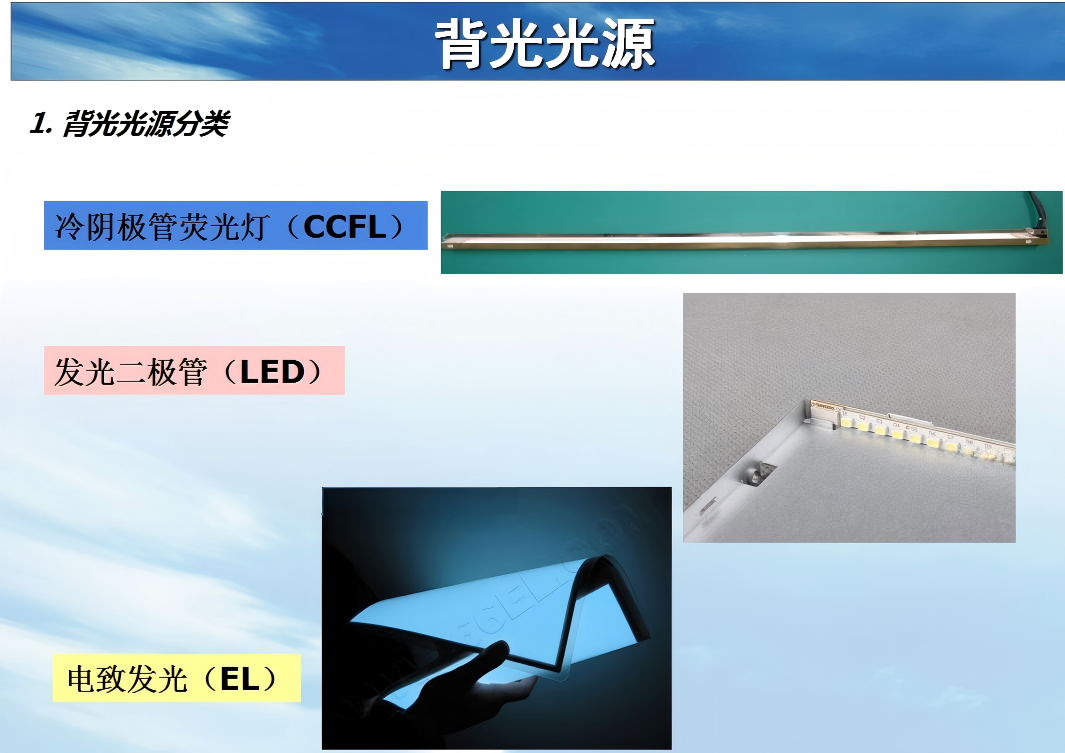

Trei tipuri de surse de lumină, fiecare cu propriile sale avantaje.

Iluminare LED din spate:Luminozitate ridicată, durată de viață lungă (peste 30.000 de ore pentru iluminare pe margine), consum redus de energie și un factor de formă subțire. Este alegerea principală pentru orice, de la electronice de larg consum până la afișaje industriale.

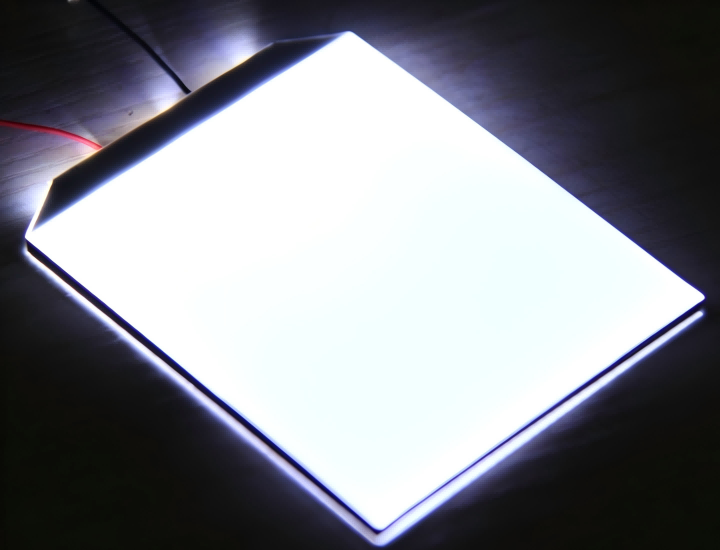

Iluminare de fundal EL (electroluminiscent):Ultra-subțire, perfect uniform pe toată suprafața și flexibil/flexibil. Rămâne indispensabil pentru ecranele LCD personalizate și aplicațiile flexibile de afișare.

Iluminare de fundal CCFL (lampa fluorescenta cu catod rece):În mare parte înlocuit de LED-uri în produsele de larg consum, dar încă valoros în anumite aplicații profesionale de afișare datorită saturației și uniformității excelente a culorilor.

Rezumat tehnic

O lumină de fundal este mult mai mult decât o simplă componentă de iluminare. De la selecția materialului și designul optic până la alegerea sursei de lumină și rafinarea proceselor structurale, fiecare detaliu contribuie la performanța finală a unui afișaj.

Pentru producătorii care urmăresc afișaje de înaltă calitate, expertiza profundă în tehnologia de iluminare de fundal reprezintă fundamentul diferențierii produselor, satisfacând cerințele LCD-urilor personalizate de ultimă generație și asigurând că fiecare ecran își respectă promisiunea vizuală.

De la sursa de lumină la calitatea imaginii, iluminarea de fundal este adevăratul erou necunoscut al modulelor LCD. Înțelegerea tehnologiei de iluminare de fundal înseamnă, în cele din urmă, înțelegerea a ceea ce face un afișaj grozav.
