Pe piața globală de display extrem de competitivă, producătorii chinezi continuă să impulsioneze inovația tehnologică și optimizarea costurilor. Pentru a satisface cerințele personalizate ale clienților, producătorii de module LCD adoptă adesea două strategii cheie de simplificare a procesului: reducerea numărului de măști foto pentru sticla TFT de la 5 la 4 și eliminarea stratului de umplere OC (Over Coat) pe sticla CF (filtru color). Aceste măsuri reduc semnificativ costurile măștilor și îmbunătățesc eficiența producției, dar impun, de asemenea, cerințe riguroase asupra capacităților de procesare a liniei de producție, în special pentru liniile vechi, unde neglijerile minore pot declanșa probleme de calitate a lotului.

Sabia cu două tăișuri a simplificării proceselor: analiză tehnică și management al riscului

I. Riscuri și contramăsuri ale eliminării stratului OC de pe sticla CF

Structura precisă a sticlei CF (substrat → strat BM → strat RGB → strat OC → strat ITO) se bazează pe stratul OC pentru funcții critice:

· Planarizare: Completează diferențele de înălțime dintre pixelii de culoare RGB

· Protecție: Previne deteriorarea stratului RGB și menține planeitatea suprafeței

Eliminarea stratului OC cauzează direct:

· Suprafața neuniformă a electrodului ITO → Direcții de ancorare dezordonate ale moleculelor de cristale lichide

· Defecte frecvente de afișare: pete luminoase „Cer înstelat”, fantomă, lipirea imaginii (lag local de răspuns la cristale lichide)

Contrastrategii ale producătorilor de display chinezi:

· Extindeți zona de protecție împotriva luminii BM pentru a compensa scurgerile de lumină cauzate de diferențele de înălțime

· Controlați strâns procesele RGB înălțimii treptei, reducând fluctuațiile înălțimii pixelilor la nivelul nanometrului

· Optimizați schemele de conducere folosind inversarea punctelor pentru a reduce diafonia (necesită echilibrarea consumului de energie mai mare)

II. Provocări și descoperiri ale procesului de sticlă TFT cu 4 măști

Procesul tradițional TFT cu 5 măști include: strat de poartă → strat de izolație de poartă → strat de canal S/D → strat prin intermediul → strat ITO. Miezul reducerii la 4 măști constă în îmbinarea stratului de izolație al porții și a fotolitografiei stratului S/D, controlând expunerea în mai multe zone cu o singură mască.

Efectele în cascadă ale reducerii procesului (pe baza cercetărilor efectuate de Ye Ning de la CECEP Panda):

· Înălțime crescută a treptei: Noile straturi de film a-Si/n+a-Si sub stratul S/D creează un pas de 0,26 μm → Strânge spațiul celulei cu cristale lichide

· Creștere cu 0,03 μm a spațiului celular: unghiul de conicitate al filmului S/D crește cu 8,99° → Înălțimea relativă a cristalelor lichide crește

· Risc gravitațional Mura: Marja LC la limită de temperatură ridicată se micșorează cu 1%, predispusă la afișarea neuniformității

Puncte cheie de control al procesului pentru producătorii chinezi:

· Gestionare precisă a gravării: Eliminați reziduurile pentru a preveni scurtcircuitele circuitului GOA (riscuri ireversibile)

· Corecție dinamică a decalajului celulelor: Reglați înălțimea CF PS (distanțiere foto) pe baza variațiilor de grosime a filmului Array

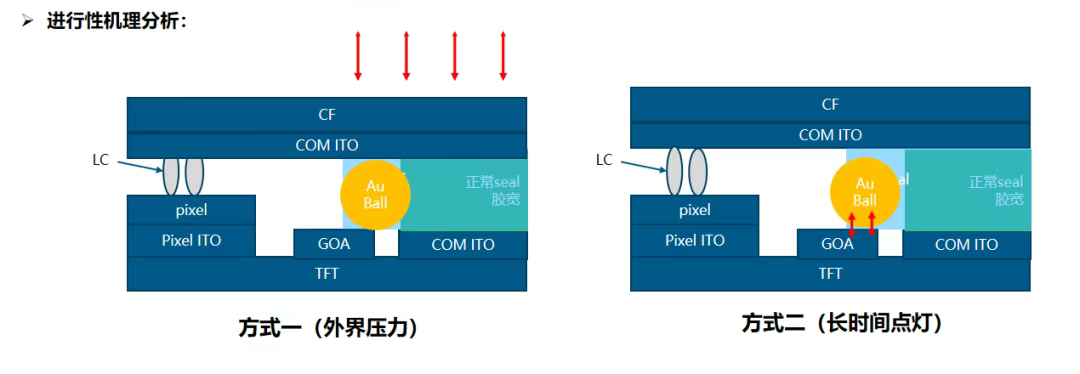

· Protecție îmbunătățită a izolației: Preveniți presiunea externă sau funcționarea pe termen lung de la deteriorarea izolației dintre circuitele GOA și bilele Au. Înțelepciunea chineză: Arta echilibrării costurilor și calității. Producătorii de top chinezi de afișaje au dezvoltat soluții sistematice:

▶ Mai întâi simularea digitală: utilizați modelarea pentru a prezice impactul înălțimii treptelor asupra câmpurilor electrice celulare și pentru a optimiza designul

▶ Monitorizare online îmbunătățită: implementați inspecția vizuală AI pentru Mura și micro-short-uri pentru a intercepta anomaliile timpurii

▶ Reglarea IC a driverului în colaborare: personalizați formele de undă de inversare a punctelor pentru a compensa întârzierile de răspuns

Procesele de reducere a măștii TFT și de eliminare a stratului CF OC sunt similare cu operațiile de precizie, testând expertiza tehnică de bază a producătorilor chinezi de LCD. De la controlul proprietăților materialelor până la eliminarea înălțimii treptei la nivel de nanometri, de la optimizarea parametrilor de gravare până la inovarea algoritmului de conducere, fiecare pas întruchipează angajamentul de „reducere a costurilor fără compromis de calitate”. Pe măsură ce precizia liniilor interne de producție de înaltă generație continuă să se îmbunătățească, producția inteligentă a Chinei transformă „trinitatea imposibilă” a costurilor, eficienței și calității într-un avantaj competitiv de bază, injectând un nou impuls industriei globale de afișare.
