Alinierea de precizie și asamblarea celulelor: analiza proceselor de acoperire și frecare PI în fabricarea LCD-urilor

Procesul complet de fabricație al LCD-ului implică peste 40 de pași precisi, care pot fi împărțiți în cinci etape principale: gravarea modelului ITO, formarea stratului de aliniere (acoperire PI și frecare), asamblarea celulelor, umplerea și tăierea cu cristale lichide și inspecția și ambalarea finală. Printre acestea, acoperirea PI, frecarea alinierii și procesele de asamblare a celulelor servesc ca componente de bază ale front-end-ului, jucând un rol decisiv în fabricarea ecranelor LCD și influențând direct performanța afișajului.

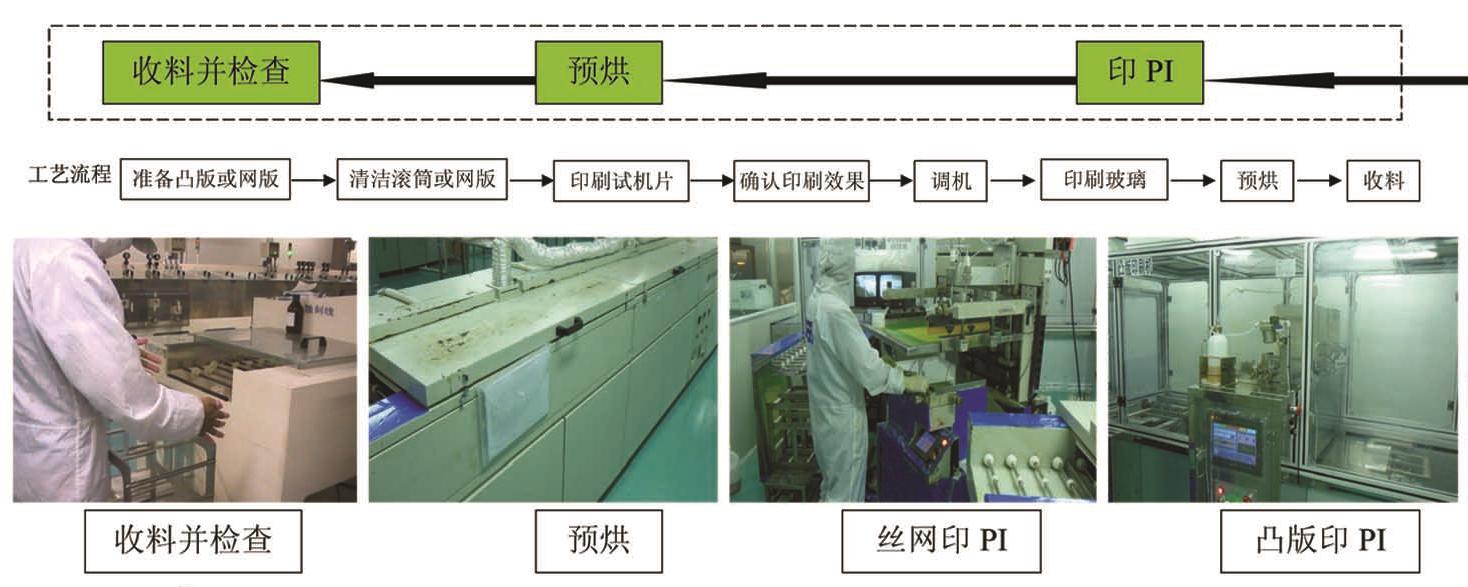

Acoperire PI: Construirea fundației pentru aliniere moleculară

Aplicarea stratului de aliniere pe suprafața substratului este primul pas critic în fabricarea modulelor LCD. Folosind tehnologia de acoperire selectivă de precizie, poliimida (PI) este aplicată uniform pe sticla ITO, urmată de un proces de întărire strict controlat de temperatură pentru a forma un strat de aliniere stabil. Datorită stabilității sale chimice excelente, rezistenței ridicate la izolație și rezistenței la temperaturi înalte, materialul PI asigură fiabilitatea pe termen lung a ecranului LCD. Precizia acestui proces afectează în mod direct calitatea de aliniere a moleculelor de cristale lichide în etapele ulterioare, formând baza pentru obținerea unui afișaj de înaltă performanță.

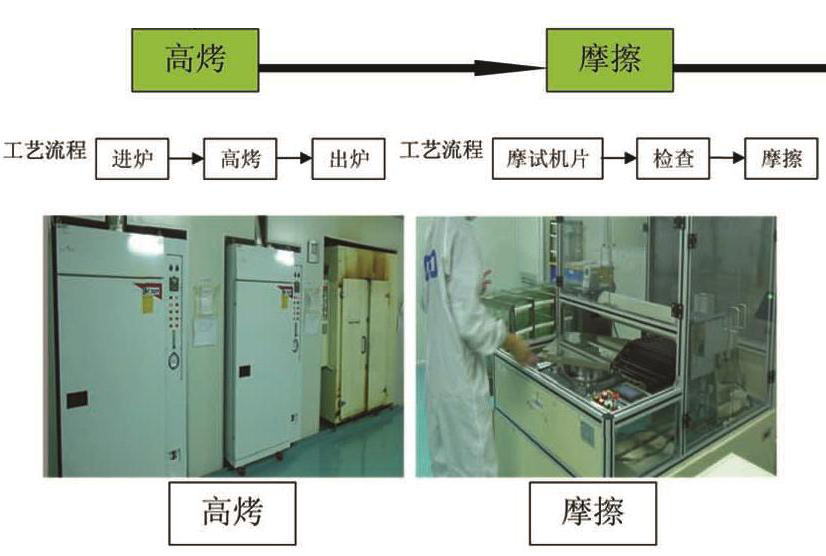

Frecarea alinierii: Controlul de precizie al microstructurilor

Procesul de frecare de aliniere implică utilizarea unei cârpe de catifea specializate pentru a freca suprafața stratului PI într-o direcție specifică, creând șanțuri microscopice uniforme. Aceste caneluri la scară nanometrică ghidează moleculele de cristale lichide pentru a se alinia într-o direcție predeterminată, determinând astfel caracteristicile unghiului de vizualizare ale ecranului LCD. Este important de reținut că, în timp ce direcția de frecare determină direcția unghiului de vizualizare, aceasta nu afectează domeniul unghiului de vizualizare. În calitate de producători profesioniști de afișaje LCD, ne asigurăm că fiecare ecran LCD personalizat atinge performanța optică dorită prin controlul precis al unghiului de frecare și al presiunii.

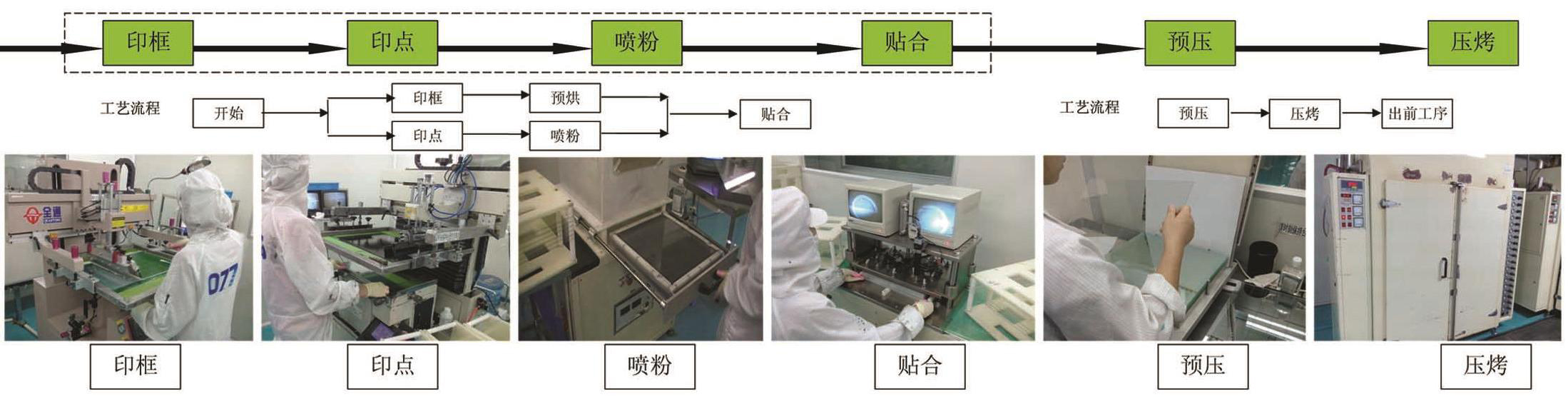

Ansamblu de celule: Construirea unei unități de afișare stabile

Procesul de asamblare a celulei implică trei etape cheie:

Imprimare cu etanșare: aplicare precisă a etanșantului folosind tehnologia de serigrafie pentru a forma o structură etanșată.

Spray de distanțiere: Distribuție uniformă a materialelor de distanțiere pentru a controla cu precizie toleranța la distanța dintre celule.

Asamblare și întărire: Lipirea permanentă a substraturilor superioare și inferioare prin întărire la temperatură înaltă.

Această serie de procese construiește un spațiu stabil de reținere pentru moleculele de cristale lichide, unde precizia de prelucrare afectează în mod direct uniformitatea afișajului și durata de viață a modulului LCD. În special în producția de ecrane LCD personalizate, putem ajusta parametrii distanței dintre celule în funcție de cerințele clienților pentru a optimiza performanța afișajului.

Extensia procesului: valoarea specială a acoperirii TOP

Pentru produsele STN de ultimă generație, procesul de acoperire TOP adaugă un strat de SiO2 după fotolitografie, care umple șanțurile electrozilor și asigură izolarea și îmbunătățirea unghiului de vizualizare. Acest proces special demonstrează căutarea continuă a producătorilor de ecrane LCD pentru performanța produsului și oferă mai multe opțiuni tehnice pentru ecrane LCD personalizate.

Folosind expertiza vastă în procesele de acoperire PI, frecare și asamblare a celulelor, CNK Electronics se asigură că fiecare modul LCD îndeplinește standarde stricte de calitate. Ne angajăm să oferim soluții de afișare fiabile pentru clienții globali prin controlul precis al procesului și sisteme de calitate cuprinzătoare, conducând la progresul continuu în tehnologia de afișare.
