Bezel: Analiza componentei structurale fundamentale din modulele LCD

  Un modul LCD (LCM) este un produs integrat care încapsulează funcționalitatea de afișare într-un modul independent. Acesta constă de obicei dintr-un ecran LCD, circuite driver PCB, o unitate de iluminare din spate, conectori și componente structurale necesare. În calitate de producători de afișaje LCD, atunci când proiectăm și producem diverse ecrane LCD standard și personalizate, fiecare componentă este selectată și optimizată pe baza funcției sale specifice. Rama (numită și cadru metalic sau Bezel) este un astfel de accesoriu fundamental care servește un rol structural de bază.

I. Funcțiile primare ale cadrului într-un LCM

În cadrul unui modul LCD, cadrul îndeplinește în principal trei funcții fizice de bază, dar cruciale:

Suport mecanic și fixare

Cadrul oferă un cadru exterior rigid pentru componentele interne relativ fragile ale LCM, cum ar fi sticla LCD, PCB și unitatea de iluminare de fundal. Rigiditatea oferită de materialul său metalic previne eficient modulul să se deformeze sau să se deterioreze din cauza solicitărilor în timpul transportului, asamblarii sau utilizării, asigurând stabilitatea structurală generală. Pentru un ecran LCD personalizat, dimensiunile și forma cadrului trebuie să fie potrivite cu designul general.

Activarea împământare și ecranare electromagnetică

În multe scenarii de aplicație, modulele LCD trebuie să posede un anumit nivel de imunitate la interferența electromagnetică. Prin conectarea corectă a cadrului la linia de masă a sistemului, se formează un strat de ecranare eficient. Acest lucru ajută la reducerea impactului interferențelor externe asupra circuitelor interne ale driverului și suprimă scurgerea de semnal proprie a modulului, îmbunătățind astfel performanța generală a compatibilității electromagnetice (EMC) a produsului final.

Asigurarea fiabilității conexiunilor electrice

În modelele care utilizează conectori din elastomer conductiv (benzi zebră) pentru a conecta panoul LCD la PCB-ul driverului, cadrul, prin dimensiunile sale precise și forța de strângere, asigură o compresie uniformă și stabilă pentru aceste benzi. Aceasta este cheia pentru asigurarea unei conducții electrice fiabile și a rezistenței de contact stabile între cele două părți, impactând direct stabilitatea ieșirii afișajului.

II. Selecția materialului cadrului: echilibrarea practicii de inginerie

Performanța, costul și adecvarea unei rame depind de materialul de bază și de finisajul suprafeței. Pe baza experienței îndelungate în producție, diferitele tipuri de module LCD și medii de aplicație corespund de obicei următoarei logici de selecție a materialelor:

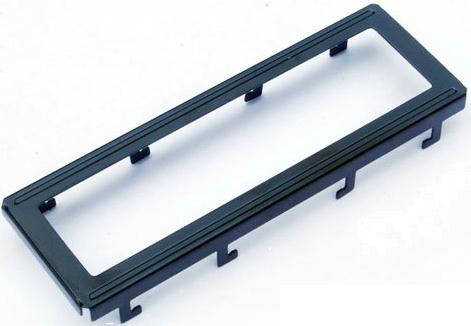

SPCC (oțel laminat la rece, cu finisaj negru prin electroforeză)

Cea mai convențională și mai rentabilă opțiune. Utilizat pe scară largă în LCM-uri mono sensibile la costuri și în unele module TFT de dimensiuni mici. Finisajul negru de electroforeză oferă rezistență de bază la rugină și un aspect negru uniform, dar suprafața sa are o lipibilitate slabă.

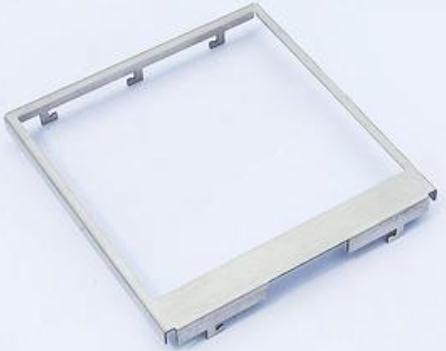

SPCC (cu finisaj nichelat)

Selectat atunci când anumite părți ale cadrului (cum ar fi știfturile de montare) trebuie să fie lipite direct pe PCB-ul principal. Stratul placat cu nichel oferă o lipire mai bună și rezistență la oxidare.

SECC (tabla de otel galvanizat)

Folosit în mod obișnuit în modulele de afișare TFT de dimensiuni mai mari. Stratul de zinc de suprafață îi conferă proprietăți anticorozive excelente, făcându-l potrivit pentru produse care necesită o fiabilitate mai mare a mediului pe termen lung, deși suprafața sa nu este, de asemenea, ideală pentru lipirea directă.

CHP (cococitură)

Este ales atunci când designul necesită ca ramă să aibă un număr mare de pini care necesită lipire și când calitatea și eficiența îmbinării de lipit sunt critice. Oferă lipibilitate optimă, dar materialul de bază în sine are rezistență medie la rugină.

Oțel inoxidabil (de exemplu, SUS304)

Aplicat în domenii cu cerințe speciale, cum ar fi echipamente medicale, outdoor sau industriale de ultimă generație. Aceste scenarii necesită materiale cu standarde excepționale de rezistență la coroziune, rezistență și curățenie, dar costul este, de asemenea, semnificativ mai mare.

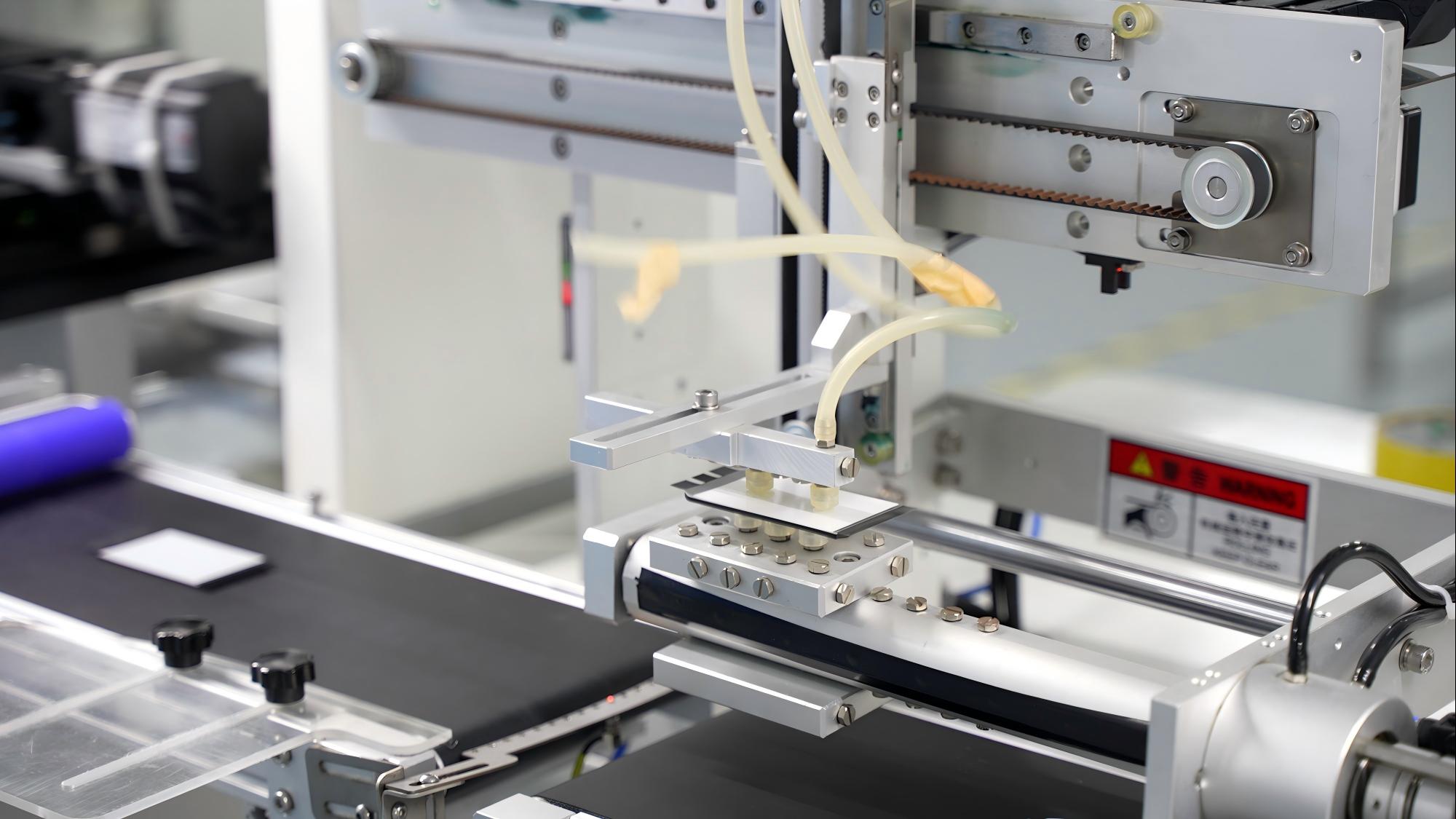

III. Detalii pragmatice de design

Designul cadrului întruchipează considerații de inginerie pragmatică. Un detaliu tipic este că dimensiunile cavității interioare ale cadrului sunt de obicei cu 0,1-0,2 mm mai mari pe latură decât dimensiunile exterioare ale sticlei LCD. Acest decalaj nu este o neglijare; este destinat să găzduiască toleranțele inevitabile de fabricație și asamblare și să prevină dezvoltarea stresului din cauza coeficienților diferiți de dilatare termică a metalului și sticlei în timpul schimbărilor de temperatură, ceea ce ar putea duce la fisurarea LCD-ului.

În spatele fiecărui ecran LCD personalizat se află un design de ramă care reprezintă o soluție pragmatică rezultată dintr-un compromis cuprinzător între cerințele aplicației, fezabilitatea producției, rezistența structurală și costul total.

Concluzie

Pentru producătorii de afișaje LCD precum CNK Electronics, producerea unui modul LCD fiabil înseamnă o înțelegere aprofundată și un control precis asupra fiecărei componente fundamentale, cum ar fi cadrul. Valoarea ramei nu constă în conceptele tehnologice avansate, ci în fiabilitatea și stabilitatea implementării sale funcționale. Prin această înțelegere solidă a aspectelor fundamentale ne putem asigura că fiecare ecran LCD pe care îl livrăm, indiferent dacă este un produs standard sau un LCD profund personalizat, funcționează stabil și durabil în cadrul aplicației prevăzute.
