Legătura de precizie: descifrarea tehnologiei conectorilor din cauciuc conductiv în modulele de afișare LCM

În lumea inteligentă și interconectată de astăzi, interfețele de afișare clare și fiabile sunt piatra de temelie a interacțiunii om-mașină. Purtătorul de bază al acestei experiențe este Modulul de afișare cu cristale lichide (LCM). Fiind produsul cheie livrat de producătorii de afișaje lcd, LCM integrează dispozitivul de afișare cu cristale lichide, driverul IC, PCB, iluminarea de fundal și componentele structurale într-o singură unitate coerentă, realizând funcția completă de conversie a semnalelor de circuit în imagini vizuale. Fie pentru produse standard sau pentru ecrane LCD profund personalizate, stabilitatea lor începe cu fiabilitatea fiecărui punct de conectare din LCM. Printre acestea, o componentă aparent simplă, dar crucială – conectorul din cauciuc conductiv (numit adesea bandă zebră) – servește drept „punte invizibilă” care asigură transmiterea nestingherită a semnalului între ecranul LCD și placa de circuit.

Conectori din cauciuc conductiv: „Pudul de semnal” din interiorul LCM-urilor

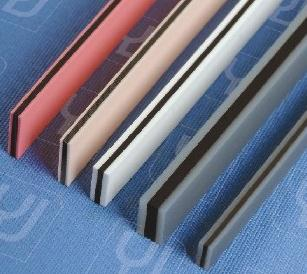

Conectorii din cauciuc conductiv, formați prin laminarea alternativă a straturilor conductoare și izolatoare, asigură o conexiune electrică stabilă între ecranul LCD și PCB prin compresie elastică. Performanța lor determină în mod direct integritatea și claritatea semnalului de afișare.

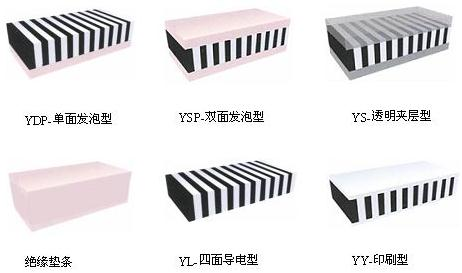

Selectarea materialelor: Arta de a echilibra siliconul solid și siliconul spumos

Material silicon solid:Oferă duritate moderată (35°~45°) și costuri mai mici. Cu toate acestea, este predispus la electricitate statică, care poate atrage praf, necesitând o atenție suplimentară la curățenia mediului de asamblare.

Material din silicon spumă:Fabricat din silicon spumant, are o textură mai moale (duritate 20°~30°), o rezistență mai bună la deformare și este mai puțin predispus la contaminare. Este mai potrivit pentru aplicații cu module LCD de precizie cu cerințe ridicate de curățenie.

Parametri de design de precizie: asigurarea conexiunilor fiabile

1. Pasul stratului conductiv:Pasurile comune sunt 0,05 mm, 0,1 mm și 0,18 mm. Designul trebuie să asigure că fiecare placă PCB intră în contact cu cel puțin 3 straturi conductoare de carbon (se recomandă 4-5 straturi pentru un pas de 0,05 mm). Acesta este un detaliu controlat strict de CNK în proiectarea ecranelor LCD personalizate.

2. Lățimea stratului conductiv:Variind de la 0,4 mm la 1,0 mm, lățimea se referă la duritatea conectorului și afectează designul general al raportului de compresie. Inginerii CNK fac selecții țintite pe baza structurii modulului (lățimea de 0,6 mm este comună pentru conectorii ≤2,0 mm, 0,8 mm pentru cei ≥2,0 mm).

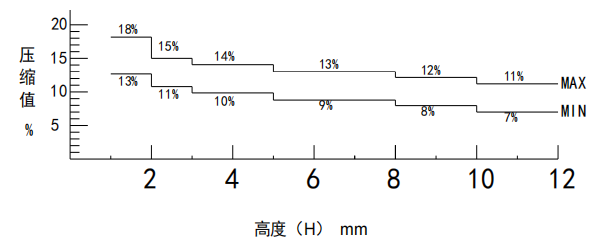

3. Controlul raportului de compresie:Raportul de compresie ideal este controlat între 10% și 15%. Un raport sub 10% poate duce la o impedanță de contact instabilă, în timp ce peste 15% poate provoca deformarea conectorului sau a PCB-ului. CNK asigură cantitatea corectă de compresie prin calculul precis al înălțimii ansamblului (h), garantând fiabilitatea pe termen lung.

De la afișaje monocrome de bază la interfețe HMI complexe, fiabilitatea fiecărui modul LCD se bazează pe o înțelegere profundă și un control precis al componentelor cheie, cum ar fi conectorii din cauciuc conductiv. În calitate de producător experimentat de afișaje lcd, CNK Electronics nu numai că se aprofundează în proprietățile materialelor și designul parametrilor pentru a asigura impedanță scăzută și stabilitate ridicată în transmisia semnalului, dar extinde și această stăpânire a detaliilor la soluții LCD cuprinzătoare personalizate. Credem că aceste „legături de precizie” nevăzute conectează inovația tehnologică cu fiabilitatea calității, sprijinind CNK și clienții noștri pe măsură ce avansăm colectiv către un viitor de afișare mai excepțional.
