Tehnologie de iluminare de fundal: componenta de bază care determină performanța afișajului LCM

  În domeniul afișajului cu cristale lichide, Modulul cu cristale lichide (LCM) este un produs foarte integrat la nivel de sistem. Nu este doar ecranul LCD în sine, ci o soluție cuprinzătoare care integrează cu precizie componente precum dispozitivul de afișare cu cristale lichide, circuitele integrate de driver, PCB și iluminarea de fundal esențială. În calitate de producător profesionist de afișaje LCD, înțelegem că calitatea luminii de fundal ca accesoriu de bază determină în mod direct performanța vizuală finală și fiabilitatea LCM.

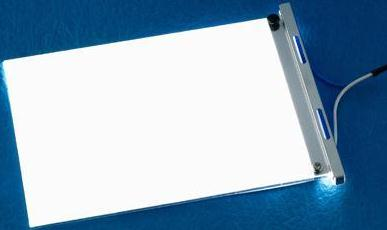

Iluminare de fundal: „Motorul de lumină” și fundația optică a LCM

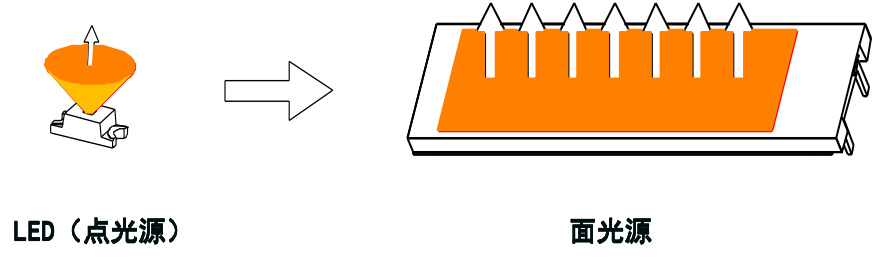

O lumină de fundal este un sistem de iluminare situat în spatele ecranului LCD. Funcția sa de bază este de a transforma o sursă de lumină punctuală sau liniară într-o sursă de lumină de suprafață extrem de uniformă. Deoarece materialul cu cristale lichide în sine nu emite lumină, afișajul său se bazează în întregime pe iluminarea furnizată de iluminarea de fundal pentru modulare. Prin urmare, caracteristicile optice ale luminii de fundal - inclusiv luminozitatea, uniformitatea, temperatura culorii și consumul de energie - formează baza pentru evaluarea performanței generale a unui modul LCD.

Deconstrucție tehnică: sistemul material și principiile de bază ale luminii de fundal

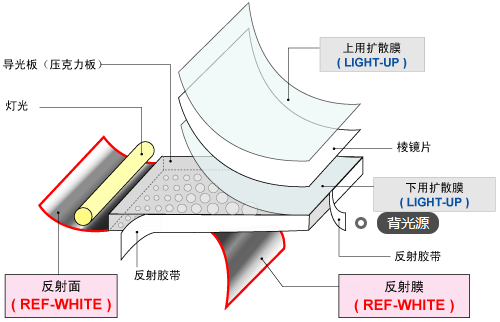

O iluminare de fundal de înaltă performanță este cristalizarea științei materialelor moderne și a opticii de precizie. Este compus în principal din materiale de bază, cum ar fi sursa de lumină (LED/EL/CCFL), placă de ghidare a luminii, set de filme optice, cadru structural și bară luminoasă/placă pentru lampă.

Sursa de lumină este originea luminii, determinând temperatura de bază a culorii luminii de fundal, luminozitatea și durata de viață.

Placa de ghidare a luminii este elementul de bază pentru obținerea uniformității luminii. Punctele microstructurate de pe suprafața sa inferioară, formate prin imprimare de precizie sau turnare, sunt responsabile pentru împrăștierea punctului sau a liniei光源 într-un plan uniform de lumină. Printre acestea, punctele modelate cu precizie oferă de obicei performanțe optice superioare în comparație cu cele tipărite tradiționale.

Setul de filme optice (inclusiv filme difuzoare, filme de îmbunătățire a luminozității, foi reflectorizante etc.) acționează ca „manager” al căii luminii, lucrând în sinergie pentru a elimina punctele luminoase, pentru a îmbunătăți eficiența luminii frontale și pentru a asigura uniformitatea între unghiurile de vizualizare.

Cadrul structural și panoul luminos oferă un suport mecanic stabil și conexiuni electrice fiabile.

Combinația și designul acestor materiale servesc în mod direct la două principii principale de funcționare: Iluminare de fundal cu iluminare directă și Iluminare de fundal cu iluminare Edge-Lit. Iluminarea de fundal cu iluminare directă plasează o matrice de LED-uri direct sub placa de ghidare a luminii pentru iluminare directă, oferind luminozitate ridicată și un potențial excelent pentru controlul local al luminozității. Iluminarea de fundal iluminată pe margine poziționează barele luminoase cu LED-uri pe părțile laterale ale plăcii de ghidare a luminii; lumina intră de la margine și este reflectată înainte de punctele din placa de ghidare, ceea ce o face esențială pentru realizarea de designuri ultra-subțiri.

Selectarea rutei tehnologice: aplicații diferențiate ale LED, EL și CCFL

Tehnologiile diferite ale surselor de lumină conferă caracteristici distincte luminii de fundal, răspunzând diferitelor cerințe ale pieței:

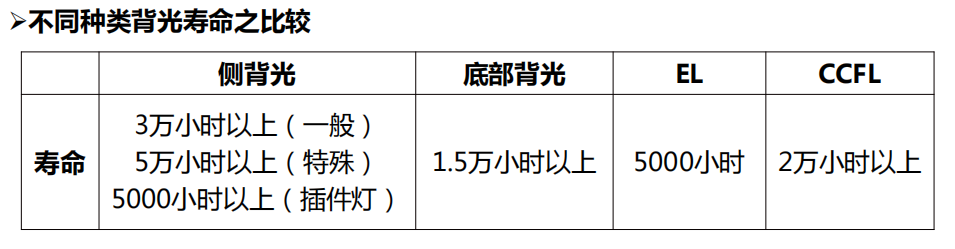

Iluminare LED din spatea devenit curentul de bază în aplicații, de la electronice de larg consum până la afișaje industriale, datorită luminozității sale ridicate, duratei de viață lungi (peste 30.000 de ore pentru iluminare pe margine), consumului redus de energie și avantajelor factorului de formă subțire.

EL (electroluminiscent) Iluminare de fundal, cu profilul său ultra-subțire, uniformitatea absolută a suprafeței și natura flexibilă și flexibilă, rămâne indispensabilă pentru ecranele LCD personalizate și aplicațiile de afișare flexibile.

Iluminare de fundal CCFL (Lampa fluorescenta cu catod rece)., deși înlocuit în mare parte de LED-uri în domeniile de consum, încă deține valoare de aplicare în anumite zone de afișare profesională datorită saturației și uniformității excelente a culorilor.

Concluzie: Tehnologia de iluminare de fundal este cheia pentru creșterea valorii LCM

  Pe scurt, o lumină de fundal este departe de a fi o simplă componentă de iluminare. De la compoziția sa complexă a materialului și principiile de lucru precise până la traseul tehnologiei sursei de lumină care influențează culoarea, consumul de energie și factorul de formă, fiecare aspect al designului și selecției sale participă profund la definirea performanței finale a unui modul LCD. Pentru producătorii de display-uri LCD care urmăresc performanțe superioare de afișare, expertiza profundă în tehnologia de iluminare de fundal este fundația pentru a obține diferențierea produsului, pentru a satisface cerințele pentru ecrane LCD personalizate de înaltă calitate și pentru a se asigura că fiecare ecran LCD oferă rezultate vizuale optime. Înțelegerea tehnologiei de iluminare de fundal înseamnă, prin urmare, înțelegerea nucleului calității afișajului LCM.
