Analiza cuprinzătoare a tehnologiei LCD Black (partea 1): structură și conexiune, deblocarea codului de bază al afișajului

În lumea de astăzi, în care dispozitivele electronice sunt omniprezente, afișajele cu cristale lichide (LCD) servesc ca interfață de bază pentru interacțiunea om-mașină, iar capacitățile lor tehnice determină în mod direct experiența de utilizare a dispozitivelor. De la articolele portabile inteligente la sistemele de control industrial, de la afișaje auto la electronice de larg consum, în spatele produselor LCD în diferite scenarii se află scheme structurale și tehnologii de conectare meticulos proiectate. Ca producător profesionist de afișaje LCD personalizate și o fabrică puternică de afișaje LCD, CNK este o întreprindere specializată și sofisticată de înaltă tehnologie, dedicată cercetării și dezvoltării, producției și vânzării de dispozitive de afișare și produse HMI (Interfață om-mașină).

Astăzi, vom efectua o analiză aprofundată a elementelor fundamentale ale LCD-urilor, ajutându-vă să înțelegeți logica de bază a tehnologiei de afișare.

I. Structura produsului: Soluții de afișare personalizate

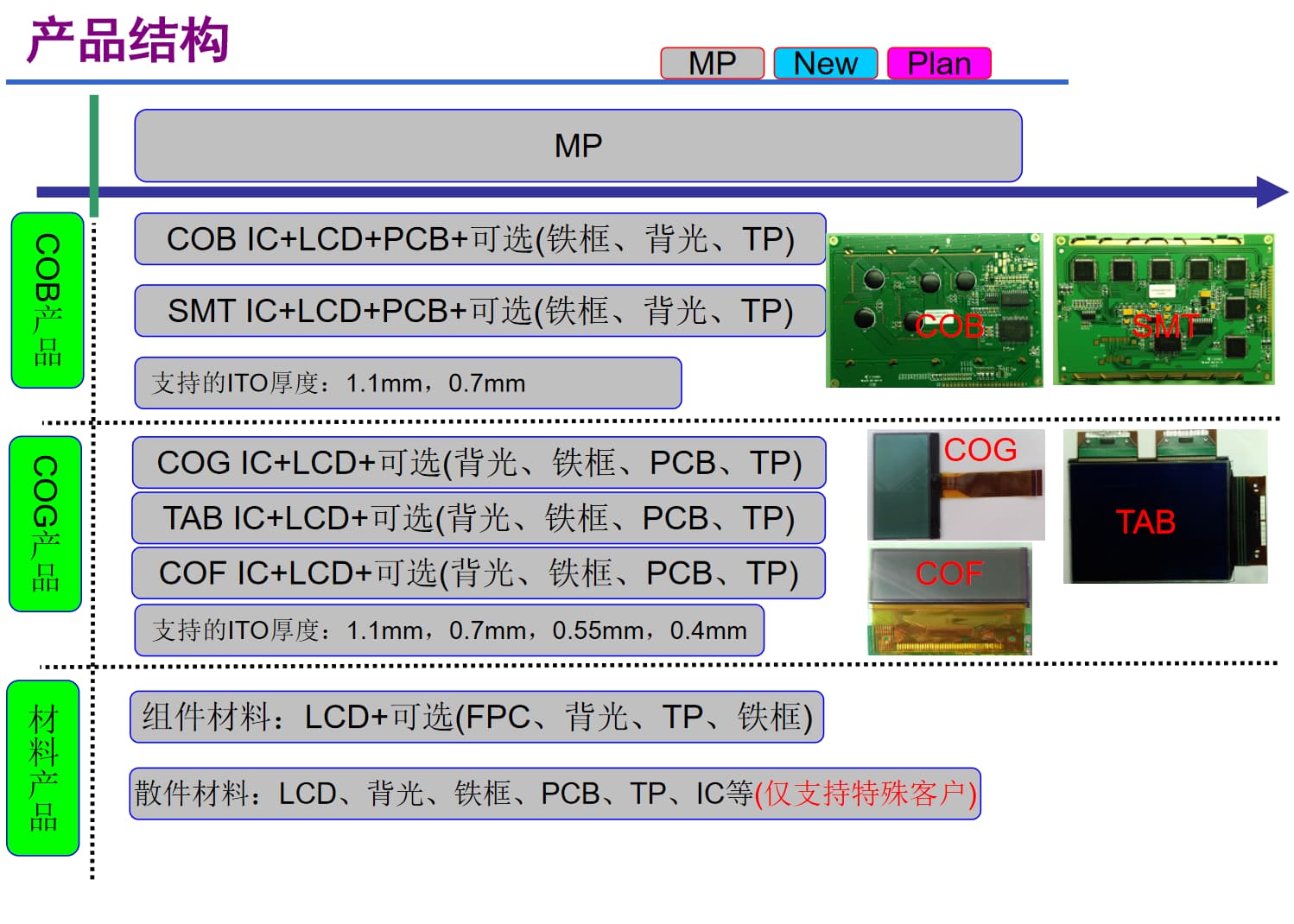

Structura produsului LCD-urilor nu este unică, ci este personalizată în funcție de scenariile de aplicație și cerințele de performanță. Fiind o companie cu experiență în producția de afișaje, produsele de bază ale CNK includ LCD-uri monocrome și module monocrome, module de afișare TFT de 0,96-15,6 inchi, module OLED și module de interacțiune om-mașină HMI. Structura sa de produs constă în principal din trei categorii de produse de bază și diferite scheme derivate:

1. Produse integrate: opțiuni principale eficiente și stabile

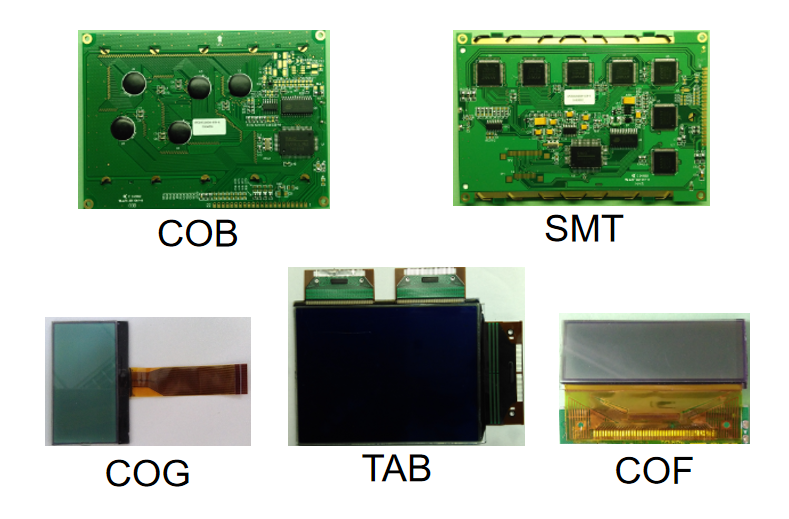

•  Produse COB: Adoptă o arhitectură de bază de „IC + LCD + PCB” și poate fi echipat cu componente opționale, cum ar fi rame de fier, lumini de fundal și TP (panouri tactile). Cu o integrare ridicată și o stabilitate puternică, acestea sunt utilizate pe scară largă în scenarii cu cerințe stricte de fiabilitate, cum ar fi controlul industrial și echipamentele auto.
•  Produse COG:Pe baza „IC + LCD”, acestea acceptă selecția flexibilă de accesorii, cum ar fi lumini de fundal, rame de fier, PCB-uri și TP-uri. Asigurând în același timp performanța, simplifică designul structural, făcându-le potrivite pentru dispozitive portabile inteligente, dispozitive portabile mici și alte produse cu limitări stricte de dimensiune.
•  Produse SMT/COF/TAB:Combinați SMT IC, COF IC și, respectiv, TAB IC cu LCD, împreună cu accesorii opționale, acoperind nevoile de afișare de la nivel mediu până la high-end. Printre acestea, schemele COF și TAB excelează în produse cu ramă îngustă și de înaltă rezoluție

•  Materiale componente:Centrate pe LCD, acestea pot fi asociate cu componente precum FPC (Flexible Printed Circuits), lumini de fundal, TP-uri și rame de fier, oferind clienților soluții semi-integrate care echilibrează flexibilitatea personalizării și eficiența asamblarii.
• Materiale piese de schimb:Oferiți un set complet de piese de schimb, inclusiv LCD, lumini de fundal, rame de fier, PCB-uri, TP-uri și IC-uri, susținând doar nevoile de personalizare aprofundate ale clienților speciali. Acest lucru demonstrează pe deplin capacitatea de adaptare flexibilă a unui producător de afișaje LCD personalizate și este potrivit pentru scenarii de nișă și afișare personalizate.

Este demn de remarcat faptul că diferite scheme structurale ale CNK suportă diferite grosimi ITO: schemele COB și SMT acceptă grosimi de 1,1 mm și 0,7 mm; Schemele COG, COF și TAB se extind în continuare la 0,55 mm și 0,4 mm. Grosimea mai subțire a ITO permite miniaturizarea și greutatea redusă a dispozitivelor, reflectând și puterea tehnică rafinată a fabricii de afișaje LCD.

II. Metode de conectare: Proiectare „Pod” cu transmisie eficientă

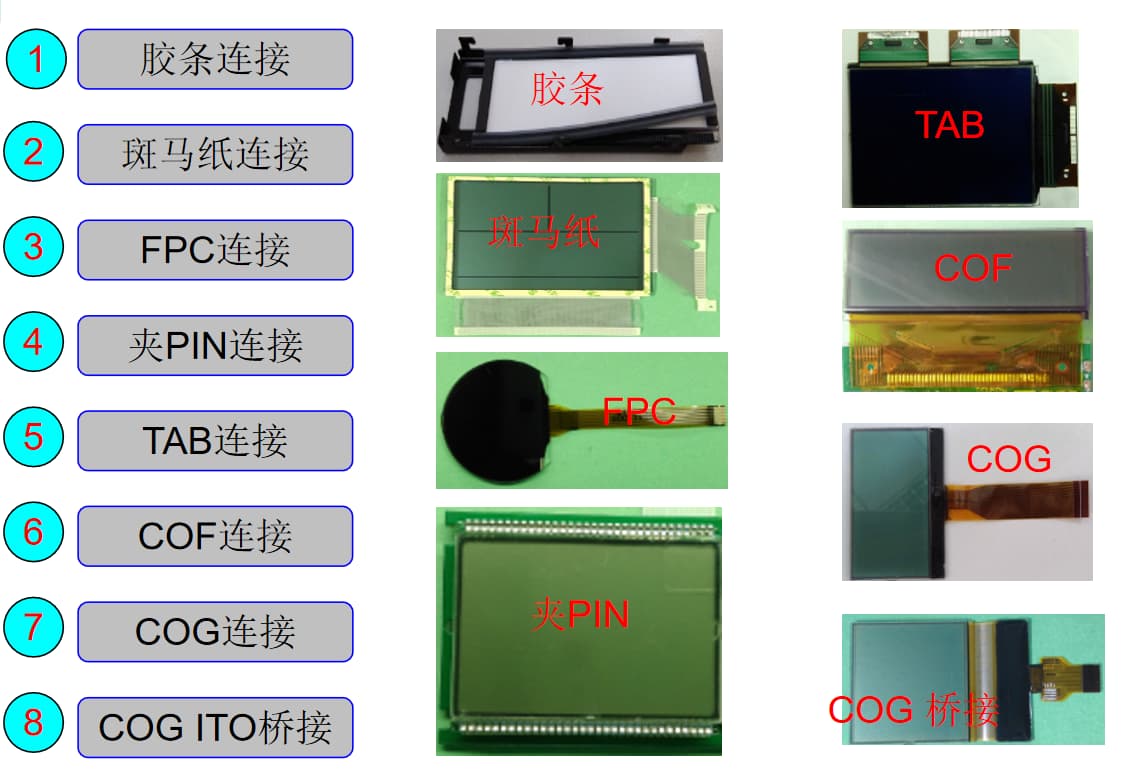

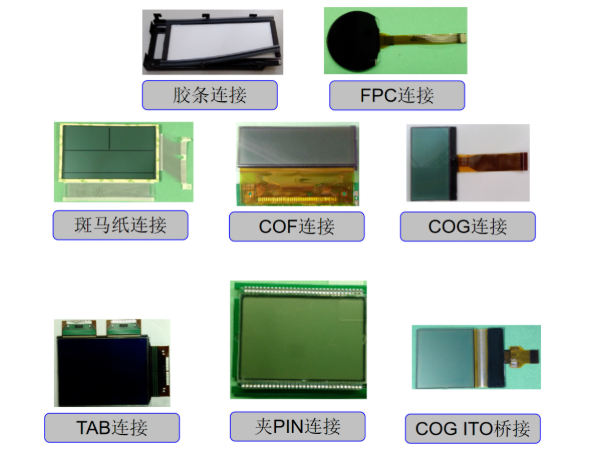

Dacă structura produsului este „scheletul” unui LCD, atunci metoda de conectare este „vasul de sânge” care trece prin acesta, afectând direct stabilitatea transmisiei semnalului și confortul de asamblare a produsului. În calitate de companie profesionistă de producție de afișaje, CNK stăpânește 8 metode de conectare principale, acoperind pe deplin diferite scenarii de aplicare:

1. Scheme de bază de conexiune: simple, fiabile și controlabile cu costuri ·

• Conexiune benzi de cauciuc:Ușor de operat și cost redus, potrivit pentru dispozitive electronice obișnuite cu cerințe scăzute pentru stabilitatea conexiunii.
• Conexiune Zebra Paper:Cu o bună conductivitate și flexibilitate, se adaptează la o ușoară deformare structurală și este adesea folosit pentru conectarea LCD-urilor și PCB-urilor mici.
•  Pin Clip Conexiune:Ușor de dezasamblat și convenabil pentru întreținerea ulterioară, este utilizat pe scară largă în echipamentele care necesită depanare frecventă sau înlocuire a componentelor.

• Conexiune FPC:Combinat cu circuite imprimate flexibile, poate realiza conexiuni în mai multe unghiuri și în spații înguste, ceea ce îl face schema preferată pentru dispozitive inteligente, dispozitive pliabile și alte produse.
• Conexiune TAB:Leagă direct driverul IC de LCD prin TAB (Anisotropic Conductive Film), reducând nodurile de conectare și îmbunătățind eficiența și stabilitatea transmisiei.
• Conexiune COG:Leagă direct IC-ul de substratul de sticlă al LCD-ului, reducând foarte mult dimensiunea produsului și îmbunătățind integrarea, care este metoda de conectare de bază pentru dispozitivele portabile de ultimă generație.
• Conexiune COF:Circuitul integrat este ambalat pe o peliculă flexibilă și apoi lipit de LCD, oferind atât flexibilitate, cât și integrare ridicată, adaptându-se la nevoile de afișare ale ramelor înguste și rezoluțiilor înalte.
• Legătura COG ITO:Un design special de punte optimizează și mai mult calea de transmisie a semnalului, performând excelent pe ecrane LCD de dimensiuni mari și de înaltă calitate a imaginii.

Bazându-se pe scheme structurale bogate și tehnologii de conectare fiabile, CNK, ca o întreprindere de înaltă calitate în domeniul display-urilor TFT din China, oferă în mod continuu soluții de afișare de înaltă calitate pentru diverse industrii. În articolul următor, vom continua să explorăm clasificarea tipurilor și modurile de afișare ale LCD-urilor, așa că rămâneți pe fază!
