Iluminare de fundal LCM: Rolurile critice ale cadrului de plastic și ale benzii cu două fețe

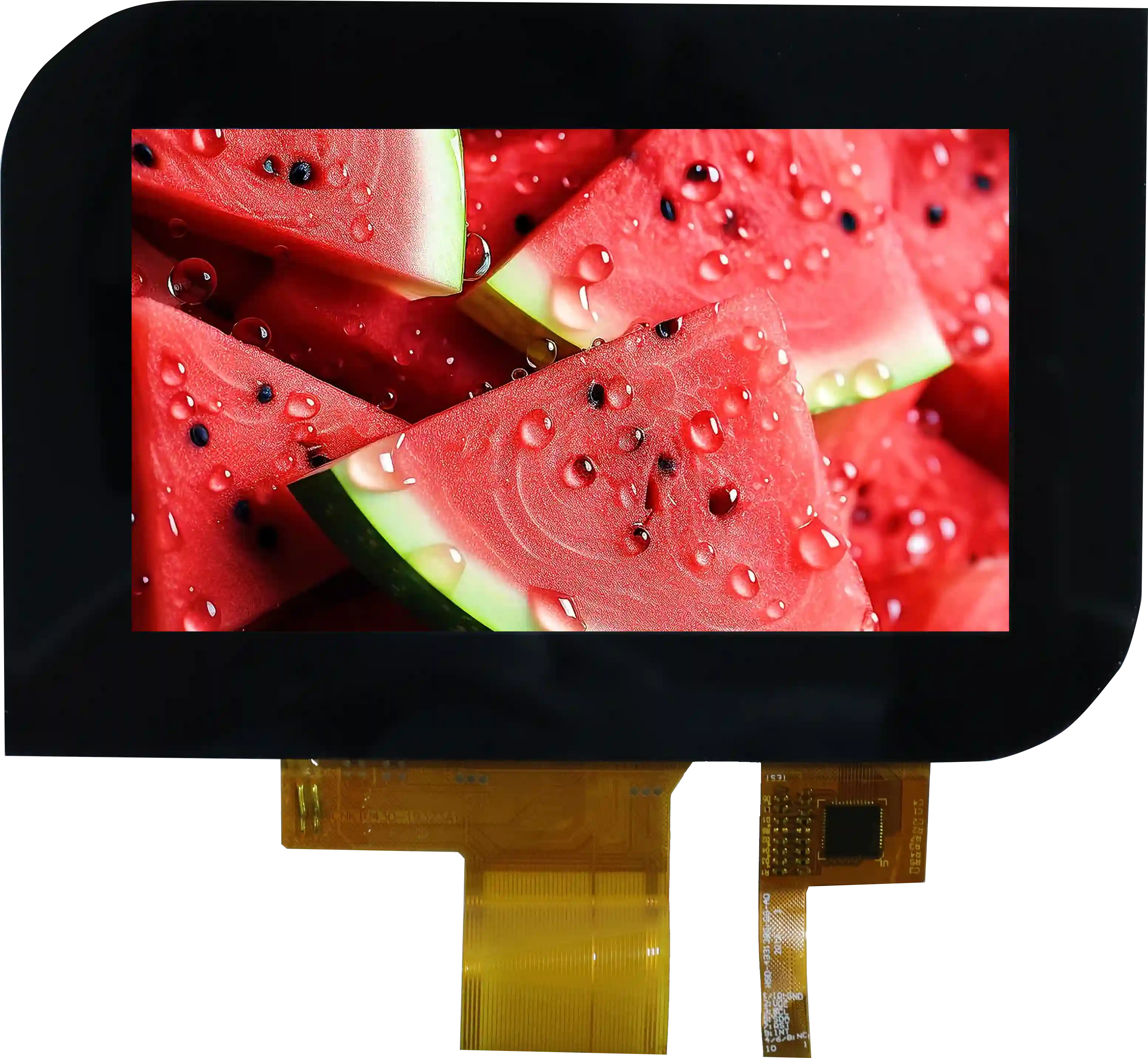

În tehnologia modernă de afișare, ecranul cu cristale lichide (ecran LCD) servește ca o componentă de bază, iar performanța sa generală depinde în mare măsură de modulul integrat din spatele acestuia - LCM (Modul LCD). LCM integrează dispozitivul de afișare cu cristale lichide, circuitele de conducere, componentele structurale și iluminarea de fundal într-un modul complet, efectul luminos al luminii de fundal determinând direct calitatea vizuală finală a afișajului. În structura complexă a luminii de fundal, componente precum cadrul de plastic și banda dublă funcționează în sinergie cu părțile centrale, cum ar fi filmele optice și sursele de lumină, pentru a asigura în mod colectiv stabilitatea și performanța optică a modulului.

Iluminare de fundal: fundamentul imaginilor afișate

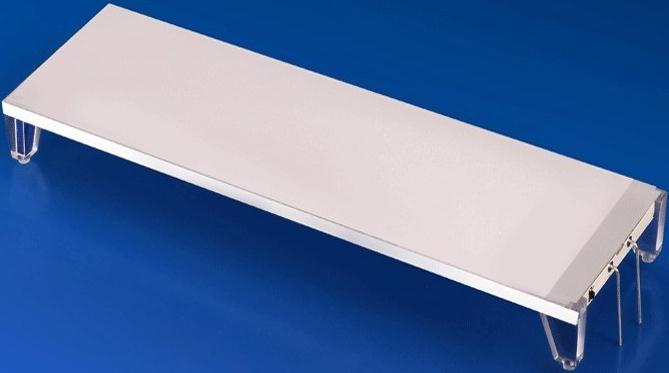

Iluminarea de fundal (BackLight) este situată în spatele ecranului cu cristale lichide, iar funcția sa de bază este de a converti sursele de lumină punctiforme în surse de lumină de suprafață uniforme și strălucitoare. Designul său optic afectează direct uniformitatea luminozității, contrastul și performanța culorii întregului modul, ceea ce este deosebit de critic pentru modulele de afișare color (modul de afișare TFT). O lumină de fundal tipică constă dintr-o sursă de lumină, o placă de ghidare a luminii, mai multe straturi de filme optice, un cadru structural din plastic și o placă luminoasă de conducere, toate combinate meticulos. Inovația continuă în acest domeniu de către mulți producători de top de afișaje LCD din China se bazează pe o înțelegere profundă a rolului fiecărei componente.

Cadru din plastic: Gardianul dublu al opticii și structurii

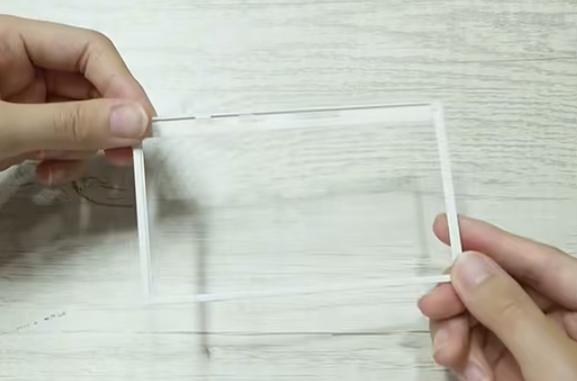

Cadrul din plastic servește ca schelet al luminii de fundal, oferind nu numai suport mecanic esențial și protecție, ci și îndeplinind funcții importante de management optic. Alegerea materialului este adaptată direct la diferite modele de produs:

URZ2501 Material:Oferă proprietăți excelente de reflectare și de blocare a luminii, utilizate în mod obișnuit în modulele de afișare color de gamă medie până la înaltă (modul de afișare TFT) pentru a îmbunătăți contrastul și puritatea culorii.

Material PC alb:Folosit adesea în modelele de iluminare din spate cu iluminare laterală, facilitând profilul subțire al ecranelor LCD.

PC alb + material fibră de sticlă:Îmbunătățește rigiditatea structurală a produselor iluminate din spate, potrivite pentru medii industriale cu cerințe stricte de fiabilitate.

În proiectele care implică ecrane LCD personalizate, designul și selecția materialului cadrului din plastic sunt cheia pentru obținerea unor efecte optice specifice și specificații mecanice.

Bandă cu două fețe: Specialistul în adeziv ascuns și în blocarea luminii

Banda cu două fețe joacă un rol indispensabil ca „adeziv” în asamblarea LCM. Este responsabil pentru securizarea filmelor optice interne, cum ar fi placa de ghidare a luminii, filmul de difuzie și filmul de îmbunătățire a luminozității și, în cele din urmă, legarea fermă a luminii de fundal de ecranul LCD.

Bandă dublă convențională:Disponibil în diferite substraturi (de exemplu, fără substrat, PET) și opțiuni de grosime (0,03–0,30 mm). Atunci când conectați ecrane LCD cu structură COG, selectarea unei benzi cu două fețe de grosimea adecvată poate amortiza în mod eficient presiunea și poate preveni apariția petelor albe ale afișajului.

Bandă cu două fețe alb-negru:Acesta este un material funcțional cu o parte neagră pentru blocarea luminii și o parte albă pentru reflexie, îndeplinind simultan cele trei sarcini de aderență, blocare a luminii și reflexie. Este adesea folosit pentru a defini zona efectivă de afișare a modulelor de afișare color (modul de afișare TFT) și pentru a securiza circuitele flexibile (FPC), făcându-l o componentă importantă pentru îmbunătățirea clarității limitelor afișajului și a fiabilității generale.

Concluzie

În cadrul sistemului precis al unui LCM, de la LED-urile care emit lumină și plăcile de ghidare a luminii până la ramele din plastic de fixare și banda dublă, fiecare componentă are o funcție unică și de neînlocuit. Ele lucrează împreună într-o coordonare precisă, iar absența sau defectul oricărei legături unice ar afecta performanța și fiabilitatea generală. Valoarea cadrului de plastic și a benzii cu două fețe rezidă tocmai în sinergia lor indispensabilă cu alte componente de bază, cum ar fi iluminarea de fundal și ecranul LCD, formând în mod colectiv baza unui modul de afișare stabil, eficient și de înaltă calitate.
